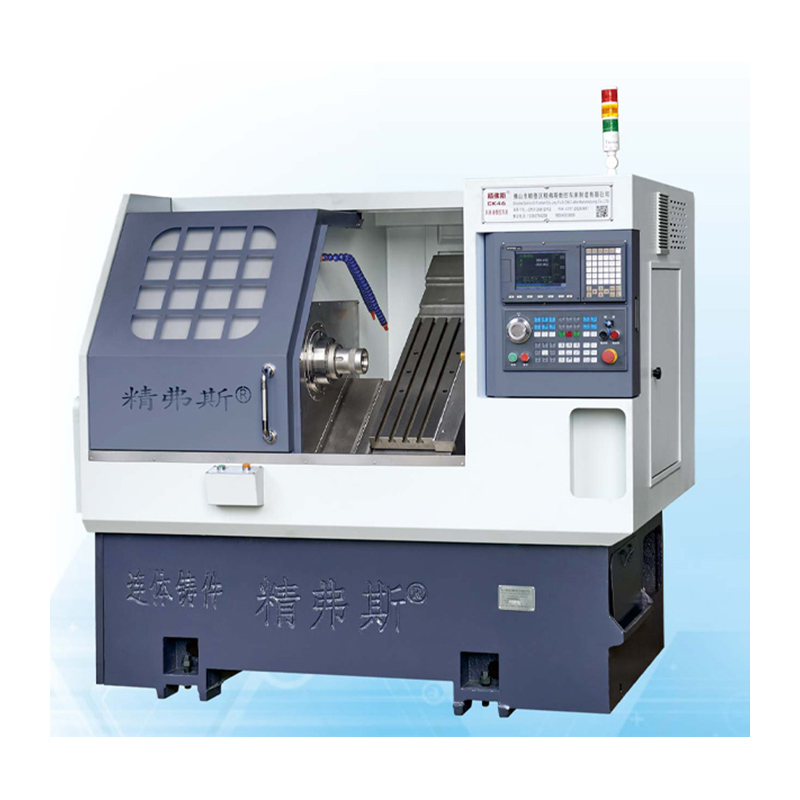

Slant Bed CNC Tornu Makina

Jingfusi® slant bed CNC tornu-makina ordenagailuaren zenbakizko kontroleko (CNC) tornu mota bat da, ohe inklinatua edo inklinatua duen diseinua duena. Diseinu honek ohe lauko tornu tradizionaletatik bereizten du. Ohe oheko tornuan, makinaren ohea edo oinarria angelu batean inklinatzen da, normalean 35 gradu ingurukoa, plano horizontalarekiko. Diseinu honek hainbat abantaila eskaintzen ditu eta mekanizazio eta fabrikazio prozesu modernoetan erabili ohi da.

Eredua:CK46

Bidali kontsulta

Produktuaren Deskribapena

Jingfusi® is a leading China Slant Bed CNC Lathe Machine manufacturer, supplier and exporter. Adhering to the pursuit of perfect quality of products, so that our Slant Bed CNC Lathe Machine have been satisfied by many customers. Extreme design, quality raw materials, high performance and competitive price are what every customer wants, and that's also what we can offer you. Of course, also essential is our perfect after-sales service. If you are interested in our 关键词 services, you can consult us now, we will reply to you in time!

Jingfusi® Slant Bed CNC Tornu Makinaren Ezaugarriak:

35 graduko ohe inklinatua CNC tornua
Txirbilak garraiatzeko ahalmena handia eta erosoa da, bezeroak txipak garraiatzea aurrealdean edo atzealdean aukeratu dezake
Torlojua luzatzeko aurre-egitura
Koadrila motako tresna-postua

Hona hemen ohe inklinatuko CNC tornu-makinaren ezaugarri eta abantaila nagusiak:

Zurruntasuna: ohe inklinatuaren diseinuak makinaren zurruntasuna hobetzen du, euskarri eta egonkortasun hobea emanez ebaketa erremintei eta piezak. Zurruntasun horrek mekanizazio-zehaztasuna eta gainazaleko akabera hobetzen ditu.

Txirbilaren kudeaketa: ohearen orientazio okertuari esker, txirbilaren ebakuazioa eraginkorragoa da. Mekanizazio-prozesuan sortutako txirbilak lan-eremutik aldendu ohi dira, txirbilak pilatzeko eta erreminten kalteak izateko arriskua murriztuz.

Ergonomia: ohe inklinatuko tornuek diseinu ergonomikoagoa izan ohi dute, operadoreek piezak kargatu eta deskargatzea erraztuz. Ohe inklinatuak mekanizazio eremuaren ikusgarritasun hobea eskaintzen du, eta horrek operadorearen eraginkortasuna eta segurtasuna hobetu ditzake.

Erremintaren interferentzia murriztua: ohe inklinatuaren diseinuak ebaketa-erremintaren eta piezaren arteko interferentzia-arriskua murrizten du, batez ere pieza konplexuak edo inguratuak mekanizatzean.

Abiadura handiko mekanizazioa: ohe inklinatuko tornuak oso egokiak dira abiadura handiko mekanizazio-eragiketetarako. Zurruntasun eta txirbilak ebakuatzeko gaitasun hobeak ebaketa-abiadura azkarragoak eta produktibitate handiagoak ahalbidetzen ditu.

Aldakortasuna: Makina hauek polifazetikoak dira eta torneaketa-eragiketa askotarako erabil daitezke, besteak beste, aurre egiteko, torneatzeko, zulatzeko, hariztatzeko eta artekatzeko.

Automatizazioaren integrazioa: Slant bed CNC tornuak automatizazio sistemekin erraz integra daitezke, hala nola kargagailu robotikoak, produktibitatea are gehiago hobetzeko eta esku-lana murrizteko.

Zehaztasuna eta zehaztasuna: ohe ohearen diseinuaren zurruntasunak eta egonkortasunak mekanizazioaren zehaztasun eta zehaztasun handiagoa lortzen laguntzen du, tolerantzia estuak behar dituzten aplikazioetarako egokia da.

Materialen bateragarritasuna: Slant oheko tornuek hainbat material kudea ditzakete, metalak, plastikoak eta konposatuak barne, eta industria ugaritarako egokiak dira, hala nola aeroespaziala, automozioa eta gailu medikoak fabrikatzeko.

Erreminta-aldaketak: ohe inklinatuko CNC tornu askok erreminta-aldagailuz hornituta daude, erreminta aldaketa azkar eta automatizatuak egiteko aukera ematen dutenak, geldialdi-denbora murriztuz eta eraginkortasuna areagotuz.

Laburbilduz, ohe lauko CNC tornu makinak hainbat abantaila eskaintzen ditu ohe lauko tornu tradizionalen aldean, besteak beste, zurruntasuna, txirbilaren kudeaketa eta ergonomia hobetzea. Makina hauek mekanizazio ingurune modernoetan erabili ohi dira, non zehaztasuna, eraginkortasuna eta aldakortasuna ezinbestekoak diren.

Makinaren Bidaiaren Diagrama

Produktuaren xehetasunak

Parametroen zerrenda

proiektua		unitatea	CK46	CK52	CK76
Biraketa luzera maximoa		mm	350
Biraketa-diametro maximoa ohean		mm	Ø 500
Biratzeko gehienezko diametroa patinetean		mm	Ø 160
Ohearen inklinazioa		°	35°
X/Z ardatzaren bidaia eraginkorra		mm	Diametroa 1000/400
X/Z ardatzeko torlojuaren zehaztapenak		mm	32
X/Z ardatzeko errailaren zehaztapenak		mm	35
X/Z ardatzeko motorraren potentzia		KW	1.3
X/Z ardatzaren gehienezko mugimendu azkarra		m/min	24
Makina-erremintaren luzera X zabalera X altuera		mm	2100X1580X1800
Makina osoaren pisu osoa		KG	2600
Labana zenbakia		konpondu	8
Labana karratuaren tamaina		mm	20X20
Zulo biribileko mozteko tamaina		mm	Ø20
Potentzia osoa		kw	13	13	16
Batez besteko energia-kontsumoa		kw/h	2	2	2.5
ardatz nagusia	Buruaren amaierako aurpegiaren forma		A2-5	A2-6	A2-8


	Buruaren gehienezko abiadura	rpm	6000 (4500 ezarri)	4200 (ezarri 3500)	3200 (2500 ezarri)
	Buruko motor potentzia	KW	7.5	7.5	11
	Ardatz-motorearen pare nominala	Nm	47,8 Nm	47,8 Nm	72 Nm
	Gehienezko pasabide-diametroa	mm	Ø 45	Ø 51	Ø 75

Makina-erremintaren zehaztasuna

Makinaren zehaztasuna, Jingfus faktorearen estandarra:
Probako elementu nagusia	Diagrama eskematikoa	Detektatzeko metodoa	Fabrikaren estandarra


Buruaren taupada erradiala,		Detektatu kanpoaldeko konoaren irtenaldia	0.0025


X ardatzaren errepikapenaren posizioa		X ardatzaren behin eta berriz kokatzea detektatu. Oharra: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatzen den kokatzea.	0.0025


Z ardatzaren errepikapenaren posizioa		Z ardatzean behin eta berriro kokatzea detektatu. Oharra: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatzen den kokatzea.	0.0025


Bezeroak X/Z/Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi Factory-ren hasierako onarpenaren aldi berean.
