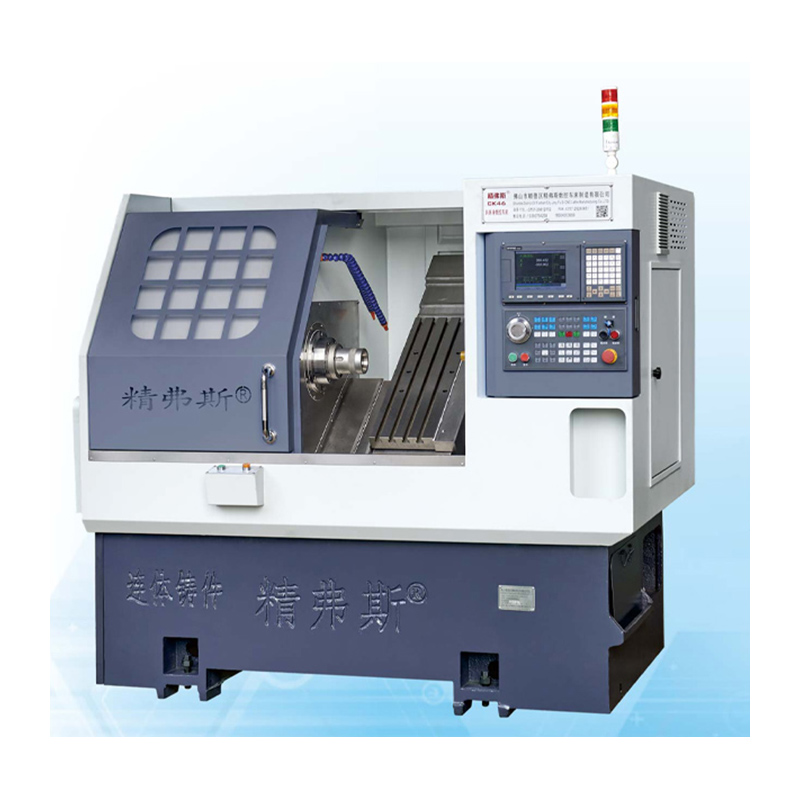

Abiadura Handiko CNC Slant Bed Tornu Makina

Jingfusi® abiadura handiko CNC ohe oheko tornu makina torneatzeko eta fresatzeko eragiketetarako diseinatutako doitasuneko mekanizazio tresna bat da, bere abiadura, zehaztasun eta aldakortasun apartagatik ezaguna. CNC tornu mota honek funtsezko hainbat ezaugarri konbinatzen ditu errendimendu handiko mekanizazio gaitasunak emateko.

Eredua:CK52

Bidali kontsulta

Produktuaren Deskribapena

Hona hemen abiadura handiko CNC ohe inklinatuaren tornuaren ezaugarri eta abantaila nagusiak:

Slant Bed Design: Jingfusi® makinaren ohea angelu batean inklinatzen da, normalean 30 eta 45 gradu inguruan, plano horizontalarekiko. Ohe inklinatuaren diseinu honek zurruntasuna eta txirbilaren kudeaketa hobetzen ditu, mekanizazioaren zehaztasun eta gainazaleko akabera hobea bermatuz.

Abiadura Handiko Ardatza: Jingfusi® Abiadura Handiko CNC Slant Tornu Makinak abiadura oso azkarrean biratzeko gai diren ardatz indartsuak eta abiadura handikoak dira. Horrek materiala azkar kentzea eta ziklo-denbora murriztea ahalbidetzen du.

Erreminta-aldaketa azkarrak: makina hauek maiz erreminta-aldagailu automatikoak (ATC) dituzte, erreminta-aldaketa azkarrak eta etengabeak ahalbidetzen dituztenak. ATCak funtsezkoak dira mekanizazio-eragiketetan geldialdi-denbora minimizatzeko.

Torreta Tresnen Sistema: Abiadura handiko CNC ohe oheko tornu asko ebaketa-erreminta anitz eusten dituen dorre erreminta-sistemaz hornituta daude. Torreta honek azkar indexatu dezake, mekanizazio eragiketa konplexuak ahalbidetuz, eskuzko erreminta aldaketarik gabe.

Aldakortasuna: Tornu hauek torneaketa-eragiketa ugari egin ditzakete, hala nola torneaketa, aurresaketa, harizketak, artelak, zulaketak eta fresaketa. Dorretako tresneriaren sistema hainbat erreminta motarekin kargatu daiteke mekanizazio-lan desberdinak kudeatzeko.

Zehaztasun handikoa: ohe inklinatuaren diseinuaren, abiadura handiko ardatzaren eta CNC kontrol aurreratuen konbinazioak mekanizazio-zehaztasun eta gainazaleko akabera handia lortzen du.

Laburbilduz, abiadura handiko CNC ohe oheko tornu makina punta-puntako mekanizazio-erreminta bat da, abiadura handiko, doitasun handiko eta gaitasun anitzekoak eskaintzen dituena. Industria aeroespazialean, automobilgintzan, gailu medikoen fabrikazioan eta doitasun orokorreko mekanizazioetan erabiltzen da, non pieza konplexuen mekanizazio azkarra eta zehatza ezinbestekoa den.

Makinaren Bidaiaren Diagrama

Produktuaren xehetasunak

Parametroen zerrenda

proiektua		unitatea	CK46	CK52	CK76
Biraketa luzera maximoa		mm	350
Biraketa-diametro maximoa ohean		mm	Ø 500
Biratzeko gehienezko diametroa patinetean		mm	Ø 160
Ohearen inklinazioa		°	35°
X/Z ardatzaren bidaia eraginkorra		mm	Diametroa 1000/400
X/Z ardatzeko torlojuaren zehaztapenak		mm	32
X/Z ardatzeko errailaren zehaztapenak		mm	35
X/Z ardatzeko motorraren potentzia		KW	1.3
X/Z ardatzaren gehienezko mugimendu azkarra		m/min	24
Makina-erremintaren luzera X zabalera X altuera		mm	2100X1580X1800
Makina osoaren pisu osoa		KG	2600
Labana zenbakia		konpondu	8
Labana karratuaren tamaina		mm	20X20
Zulo biribileko mozteko tamaina		mm	Ø20
Potentzia osoa		kw	13	13	16
Batez besteko energia-kontsumoa		kw/h	2	2	2.5
ardatz nagusia	Buruaren amaierako aurpegiaren forma		A2-5	A2-6	A2-8


	Buruaren gehienezko abiadura	rpm	6000 (4500 ezarri)	4200 (ezarri 3500)	3200 (2500 ezarri)
	Buruko motor potentzia	KW	7.5	7.5	11
	Ardatz-motorearen pare nominala	Nm	47,8 Nm	47,8 Nm	72 Nm
	Gehienezko pasabide-diametroa	mm	Ø 45	Ø 51	Ø 75

Makina-erremintaren zehaztasuna

Makinaren zehaztasuna, Jingfus faktorearen estandarra:
Probako elementu nagusia	Diagrama eskematikoa	Detektatzeko metodoa	Fabrikaren estandarra


Buruaren taupada erradiala,		Detektatu kanpoaldeko konoaren irtenaldia	0.0025


X ardatzaren errepikapenaren posizioa		X ardatzaren behin eta berriz kokatzea detektatu. Oharra: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatzen den kokatzea.	0.0025


Z ardatzaren errepikapenaren posizioa		Z ardatzean behin eta berriro kokatzea detektatu. Oharra: lehenik eta behin, iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatutako posizionamendua.	0.0025


Bezeroak X/Z/Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi Factory-ren hasierako onarpenaren aldi berean.
