Ohe slante inklinatua CNC tornuko makina bihurtzea

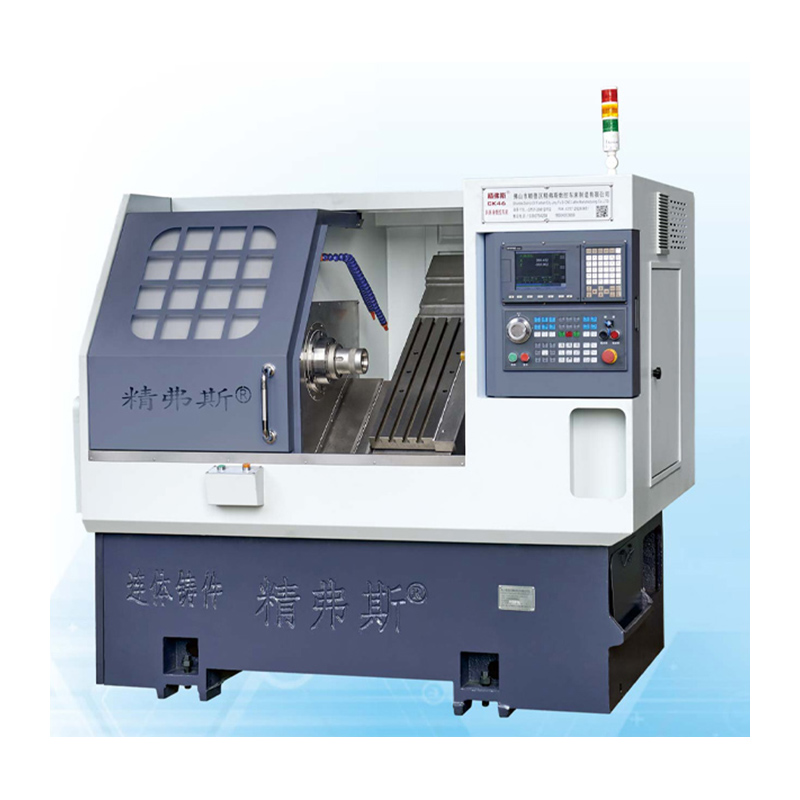

CK46 ohe malkartsua CNC tornu makina biratuz Jingfusi® jatorrizko oinarrian hobekuntza eta berritzea da. Jatorrizko ereduaren prozesamenduaren errendimendua eta funtzionamendu erraza oinarri hartuta, guztiz itxita dagoen ohe diseinuarekin eta funtzionamendu espazio handiagoarekin, prozesatzeko abiadura handiagoa eta doitasun handiko CNC makina-erremintak garatu dira, errazago doitzeko eta mantentzeko errazagoak direnak.

Eredua:CK46

Bidali kontsulta

Produktuaren Deskribapena

This Inclined Slant bed Turning CNC Lathe Machine adopts a 45-degree inclined bed design and a super-rigid torque structure to ensure that the bed is not easily deformed during heavy-load cutting. The tilt angle makes installation, replacement and inspection easier. High-precision ball screws and spindles. Guaranteed highest precision and surface gloss.

Jingfusi® ohe irristakorra CNC tornu makinaren ezaugarriak:

Diseinu optimoa:Ohe irristakorra da. CNC tornuko makina biratzeak 35 graduko ohe irristakorra du, doitasun mekanizaziorako zorroztasun eta egonkortasun hobetua eskainiz.

Txiparen manipulazio eraginkorra:Makinak txipa garraiatzeko gaitasuna eskaintzen du, bezeroei malgutasuna aurrealdeko edo atzeko txipa kentzea aukeratzeko, mekanizazio prozesuan erosotasuna bermatuz.

Torloju prE-Luzatzea:Torloju aurrez luzatzeko egitura sartzea, tornuak mekanizazio zehaztasuna eta fidagarritasuna optimizatzen ditu.

Gang motako tresna post:Koadril motako tresna post batez hornituta, tornu honek tresna anitzen erabilera onartzen du, eraginkortasun eta aldakortasun handitzeko hainbat mekanizazio eragiketetan.

Produktuaren xehetasunak

Inclined Slant bed Turning CNC Lathe Machine

Parametroen zerrenda

proiektu		unitate	Ck46	Ck52	Ck76
Gehienezko biraketa luzera		mm	350
Ohe gainean biratzeko diametroa		mm	Ø 500
Gehienezko biraketa diametroa patinan		mm	Ø 160
Ohearen inklinazioa		°	35 °
X / Z ardatzaren bidaia eraginkorra		mm	1000/400 diametroa
X / z Axis torloju-zehaztapenak		mm	32
X / Z ardatzaren trenaren zehaztapenak		mm	35
X / z ardatz motor motorra		Kц	1.3
X / Z ardatzaren gehienezko mugimendu azkarra		m / my	24
Makina Erremintaren luzera X Zabalera X Altuera		mm	2100x1580x1800
Makina osoaren pisu osoa		Kg	2600
Labana zenbakia		finkatu	8
Labana karratuko tamaina		mm	20x20
Zulo biribileko ebakitzailearen tamaina		mm	Ø20
Potentzia osoa		kц	13	13	16
Batez besteko energia kontsumoa		Kw / h	2	2	2.5
ardatz nagusia	Makina amaierako forma		A2-5	A2-6	A2 -8


	Gehienezko ardatz-abiadura	r / min	6000 (4500 ezarrita)	4200 (3500 ezarri)	3200 (2500 ezarrita)
	Makina motorraren potentzia	Kц	7.5	7.5	11
	Makina motorraren momentua	Nm	47,8 n	47,8 n	72 mm
	Gehienezko barra gainditzeko diametroa	mm	Ø 45	Ø 51	Ø 75

Makina Erremintaren Zehaztasuna

Makinen zehaztasuna, Jingfus faktorearen estandarra:
Proba-elementu nagusia	Eskemaren diagrama	Detekzio metodoa	Fabrika estandarra


Spindle erradikala,		Kanpoko konoaren exekutatua antzeman	0.0025


X ardatz errepikapen posizioa		X ardatzaren kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.0025


Z-ardis errepikapen posizioa		Z ardatzean errepikatutako kokapena antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.0025


Bezeroak X / Z / Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi fabrikaren hasierako onarpenaren aldi berean.
