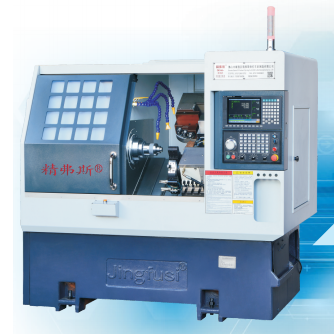

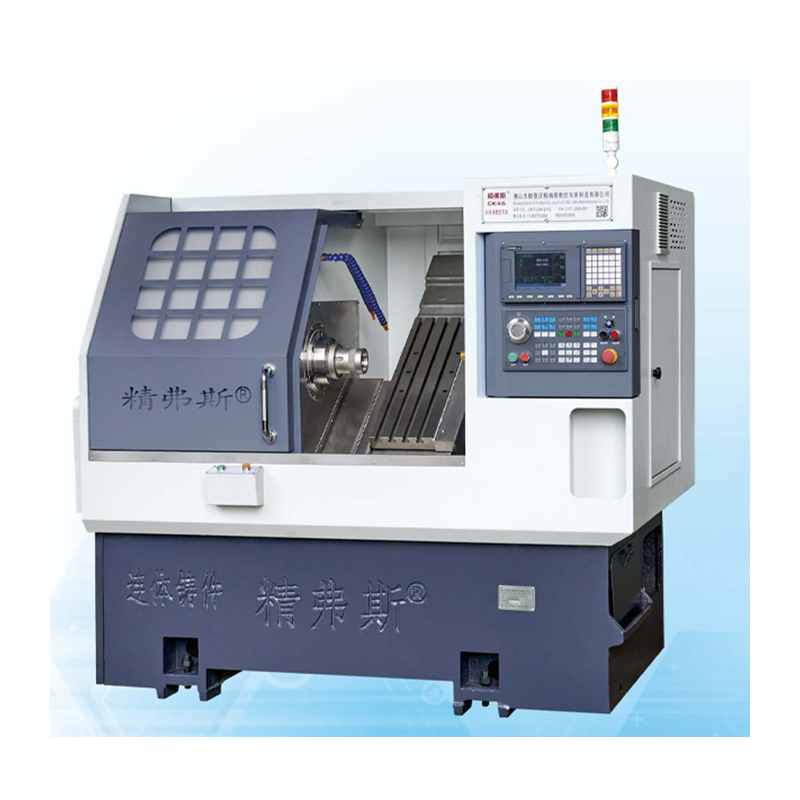

CNC tornua ohe inklinatuarekin eta erreminta-lerroarekin

Kalitate handiko CNC tornua ohe inklinatuarekin eta erreminta-lerroarekin Txinako Jingfusi® fabrikatzaileak eskaintzen du. Erosi CNC Tornua ohe inklinatuarekin eta erreminta-lerroarekin, kalitate handikoa dena zuzenean prezio baxuarekin.

Bidali kontsulta

Produktuaren Deskribapena

Jingfusi® Txinako CNC Tornua liderra da, ohe inklinatua eta erreminta-lerroa dituen fabrikatzaile, hornitzaile eta esportatzaile. Produktuen kalitate perfektua bilatzeari atxikita, gure CNC Tornua bezero askok pozik egon dadin. Muturreko diseinua, kalitatezko lehengaiak, errendimendu handia eta prezio lehiakorra dira bezero bakoitzak nahi duena, eta hori ere eskaintzen dizugu. Jakina, ezinbestekoa da gure salmenta osteko zerbitzu ezin hobea. Gure zerbitzuak interesatzen bazaizkizu, orain kontsulta gaitzazu, garaiz erantzungo dizugu!

Makinaren Bidaiaren Diagrama

Produktuaren xehetasunak

Parametroen zerrenda

Zehaztapen nagusia
Elementua	unitatea	Zehaztapena	Oharra
Max. biraketa-diametroa	mm	250
Max. swing diam. tornuaren gainean	mm	Ø500
Max. biraketa-diametroa diapositiba-ohearen bidez	mm	Ø160
Ohe inklinatuko gradua	Gradu	35°
X ardatzeko bidaia eraginkorra	mm	1000
Z ardatzeko bidaia eraginkorra	mm	400
X/Z ardatza gehienez. bidaia-abiadura azkarra	m/min	24
Mahaiaren tamaina: L X W	mm	700 x 290
Makinaren tamaina: L x W x H	mm	2100 x 1580 x 1800
Makinaren pisu garbia	kg	2600
	pzak	8
Tresna karratuak	mm	20 x 20
Zuloko aiztoaren tamaina	mm	Ø20
Guztira zaldia	kw	13
Batez besteko energia-kontsumoa	kw/h	2
Ardatz aurpegiaren forma		A2-5	52:A2-6;CK36:A2-4
Buruaren abiadura	rpm	6000	52:4200;CK36:5000
Buruaren abiadura ezarpena	rpm	1-4500	52:1-3500;CK36:1-4500
Ardatz Pare Nazionala	Nm	35 Nm (1500 r/min)	52:47,8nm;CK36:38Nm
Barraren gehienezko diametroa	mm	Ø45	52:Ø50;CK36::Ø50

Makina-erremintaren zehaztasuna

Makinaren zehaztasuna, Jingfus faktorearen estandarra:
Probako elementu nagusia	Diagrama eskematikoa	Fabrikaren estandarra


Buruaren taupada erradiala,		Detektatu kanpoaldeko konoaren irtenaldia	0.0035


X ardatzaren errepikapen posizioa，X		X ardatzaren behin eta berriz kokatzea detektatu. Oharra: lehenik eta behin, iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatutako posizionamendua.	0.003


Z ardatzaren errepikapen posizioa，Z		Z ardatzean behin eta berriro kokatzea detektatu. Oharra: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatzen den kokatzea.	0.003


Bezeroak X/Z/Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi Factory-ren hasierako onarpenaren aldi berean.
