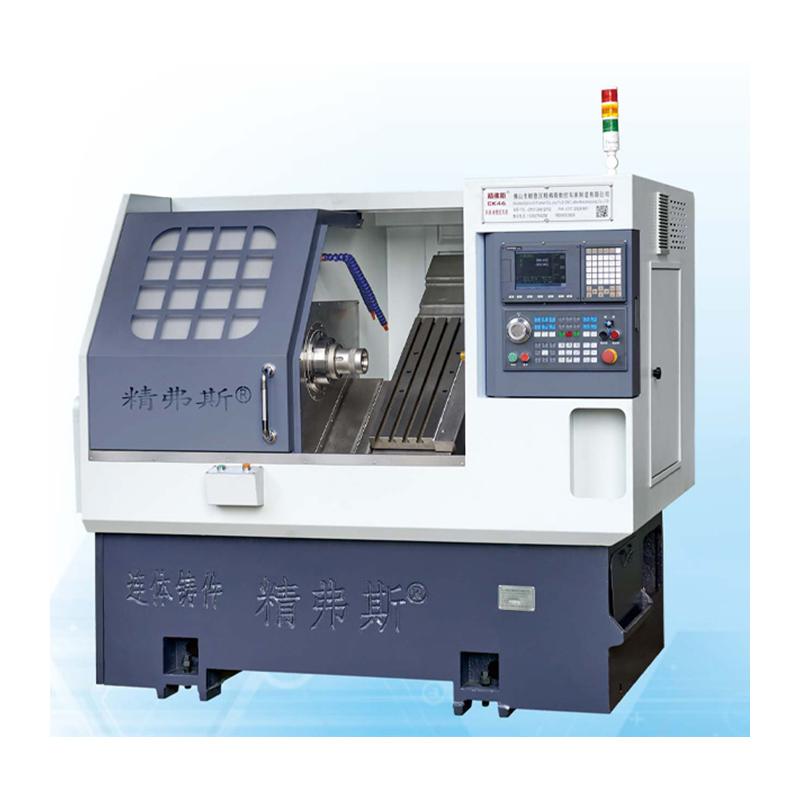

CNC Ohe Tornu Makina

Jingfusi® kalitate handiko CNC oheko tornu makina, txipa kentzeko, funtzio osoak, errendimendu bikaina, zurruntasun handia, eraginkortasun handia eta zehaztasun altua ditu. Batez ere auto zatietan, iturgintzaren balbuletan, moldeetan eta bestelako industrietan erabiltzen da.

Eredua:CK46

Bidali kontsulta

Produktuaren Deskribapena

Jingfusi® CNC oheko tornu-makina automatikoa da, batez ere, auto zatietan, iturgintzaren balbuletan, moldeetan eta bestelako industrietan erabiltzen da. Era berean, ertz, diskoak eta bestelako piezak prozesatzeko sorta bat da, tamaina konplexuak, tamaina ezberdinak eta zehaztasun handiko baldintzak. Barneko eta kanpoko zirkuluak, zirrikituak, konoak, gainazal esferikoak, hainbat hari eta hazbete inguruko hari eta beste gorputz birakariak automatikoki txipa prozesatzea. Galdaketa erretxina harea da, eta horrek zahartze tratamendua izan du eta egonkortasun ona du, indar handia eta zehaztasun-atxikipen ona.

Produktuaren xehetasunak

Parametroen zerrenda

proiektu		unitate	Ck46	Ck52	Ck76
Gehienezko biraketa luzera		mm	350
Ohe gainean biratzeko diametroa		mm	Ø 500
Gehienezko biraketa diametroa patinan		mm	Ø 160
Ohearen inklinazioa		°	35 °
X / Z ardatzaren bidaia eraginkorra		mm	1000/400 diametroa
X / z Axis torloju-zehaztapenak		mm	32
X / Z ardatzaren trenaren zehaztapenak		mm	35
X / z ardatz motor motorra		Kц	1.3
X / Z ardatzaren gehienezko mugimendu azkarra		m / my	24
Makina Erremintaren luzera X Zabalera X Altuera		mm	2100x1580x1800
Makina osoaren pisu osoa		Kg	2600
Labana zenbakia		finkatu	8
Labana karratuko tamaina		mm	20x20
Zulo biribileko ebakitzailearen tamaina		mm	Ø20
Potentzia osoa		kц	13	13	16
Batez besteko energia kontsumoa		Kw / h	2	2	2.5
ardatz nagusia	Makina amaierako forma		A2-5	A2-6	A2 -8


	Gehienezko ardatz-abiadura	r / min	6000 (4500 ezarrita)	4200 (3500 ezarri)	3200 (2500 ezarrita)
	Makina motorraren potentzia	Kц	7.5	7.5	11
	Makina motorraren momentua	Nm	47,8 n	47,8 n	72 mm
	Gehienezko barra gainditzeko diametroa	mm	Ø 45	Ø 51	Ø 75

Makina Erremintaren Zehaztasuna

Makinen zehaztasuna, Jingfus faktorearen estandarra:
Proba-elementu nagusia	Eskemaren diagrama	Detekzio metodoa	Fabrika estandarra


Spindle erradikala,		Kanpoko konoaren exekutatua antzeman	0.0025


X ardatz errepikapen posizioa		X ardatzaren kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.0025


Z-ardis errepikapen posizioa		Z ardatzean errepikatutako kokapena antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.0025


Bezeroak X / Z / Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi fabrikaren hasierako onarpenaren aldi berean.
