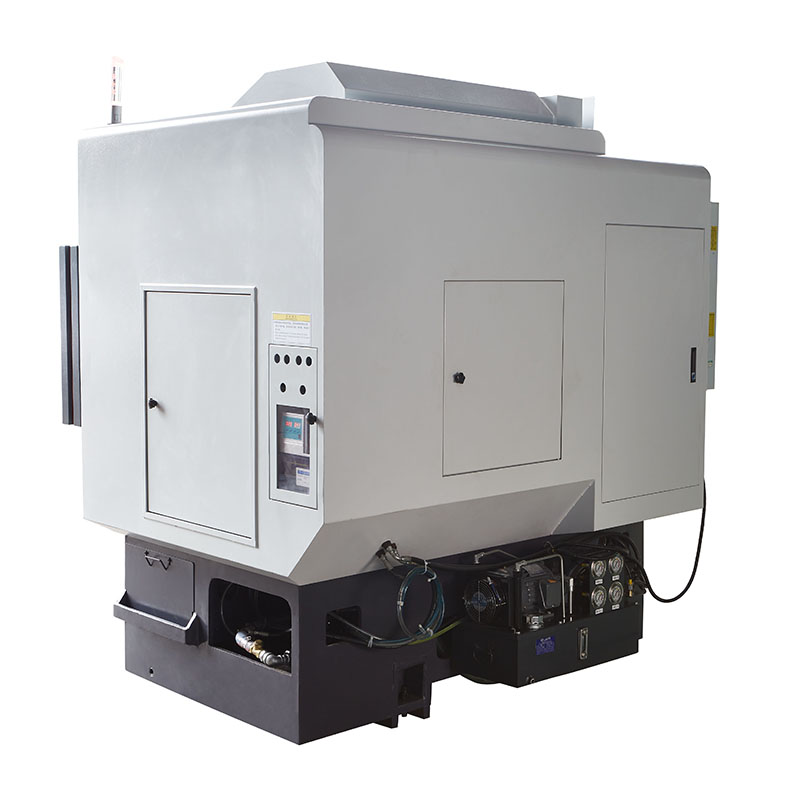

Torreta Torneatzeko eta Fresatzeko Makina Konbinatua

Jingfusi® Torreta Torneatzeko eta Fresatzeko Makina Konbinatua eros dezakezu guregandik konfiantzaz. Zurekin lankidetzan aritzeko gogotsu gaude, eta edozein kontsulta edo informazio gehiago behar baduzu, ez izan zalantzarik eta jar zaitez gurekin harremanetan. Berehala erantzungo diegu zure galderei.

Eredua:CK46-5+5+Y

Bidali kontsulta

Produktuaren Deskribapena

Fabrikatzaile profesional gisa, kalitate handiko Torreta Torneatzeko eta Fresatzeko Makina Konbinatua eskaini nahi dizugu. Eta salmenta osteko zerbitzurik onena eta puntualki entrega eskainiko dizugu.

Produktuaren xehetasunak



Parametroen zerrenda

elementua edukia unitatea CK46-5+5+Y CK52-5+5+Y
Prozesatzeko esparrua Ohe gainean kulunkatu mm Ø 500
Biraketa-zirkuluaren gehienezko luzera mm 320

Barraren gehienezko diametroa		 mm Ø 45 Ø 51 ~ 55
ardatz nagusia Buruaren gehienezko abiadura rpm 6000 (4000 ezarri) 4500 (3500 ezarri)
Buru-buru mota
A2-5 A2-6
Zuloaren zeharkako zuloaren diametroa mm Ø 56 Ø 66
jarioa X/Z/Y ardatzaren traza maximoa mm 800/470/310
X/Z/Y ardatzaren gehienezko mugimendu azkarra m/min 24 (18. ezarpena)/24 (18. ezarpena)/15 (8. ezarpena)
X/Z/Y ardatzeko torlojuaren hagatxoa mm 32/32/25
X/Z/Y ardatzeko erraila mm 35/35/25
Aiztondo dorrea Zortzi geltokiko dorretxoa PCS 8 estazio, zulo bikoitzeko tresna-euskarriekin horni daitezke, aukeran 12 estaziorekin
Botere burua Botere burua tresna eusteko forma
ER25
Potentzia buruaren gehienezko abiadura rpm 6000 (4000 ezarrita), normalean 4000tik aurrera produktuak prozesatzeko erabil daiteke
Instalazioko zulaketa eta fresatzeko buruaren gehienezko diametroa mm Ø 16
Potentzia-buruaren ardatzaren eta ardatzaren arteko distantzia mm 65
makineria elektrikoa Motor nagusiaren potentzia/momentua KW/Nm 7,5 KW/47,75NM, 11KW/70,03Nm aukerakoa 80 edo gehiago prozesatzeko ahalmena duten altzairuzko piezetarako
X/Z/Y ardatzeko motor-potentzia/momentua KW/Nm Yaskawa 1.8KW/11.5Nm. Aukerako belaunaldi berriko 2,4 KW/11,5 Nm
X/Z potentzia burua motor potentzia/momentua KW/Nm 2,4 KW/11,5NM
Potentzia-buruko motorraren abiadura maximoa rpm 5000
beste Ardatz kokatzeko balazta-gailua
presio hidraulikoa
Ohearen inklinazioa ° 35°
Aizto-mahaiko plaka luzera X zabalera mm 700X290
Makina-erremintaren luzera X zabalera X altuera mm 2200X1580X2000
Makina osoaren pisu osoa KG 3430
Potentzia osoa kw 13
Batez besteko energia-kontsumoa kw/h 2

Makina-erremintaren zehaztasuna

Makinaren zehaztasuna, Jingfus faktorearen estandarra:
Probako elementu nagusia Diagrama eskematikoa Fabrikaren estandarra
Buruaren taupada erradiala Detektatu kanpoaldeko konoaren irtenaldia 0.0035
X ardatzaren errepikapenaren posizioa X ardatzaren behin eta berriz kokatzea detektatu. Oharra: lehenik eta behin, iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatutako posizionamendua. 0.003
Z ardatzaren errepikapenaren posizioa
Z ardatzean behin eta berriro kokatzea detektatu. Oharra: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatzen den kokatzea. 0.003
Y ardatzaren errepikapenaren posizioa Detektatu errepikatutako posizionamendua Y ardatzean. Oharra: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatzen den kokatzea. 0.004
C ardatzaren errepikapenaren posizioa Detektatu C ardatzeko puntu finkoaren birkokapena, oharra: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta motor beroaren akatsa konpentsatzeko, eta gero detektatu errepikatutako posizionamendua. 20 arku segundo
C ardatzaren posizio birakaria   Detektatu C ardatzaren ausazko posizioaren zehaztasuna, kontutan izan: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero egiaztatu errepikatutako ezarpenak. 72 arku segundo
Potentzia-burua clamping beat Kono taupada 0.015
Potentzia-burua clamping beat
Taupada clamping 0.01
Bezeroak X/Z/Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi Factory-ren hasierako onarpenaren aldi berean.
