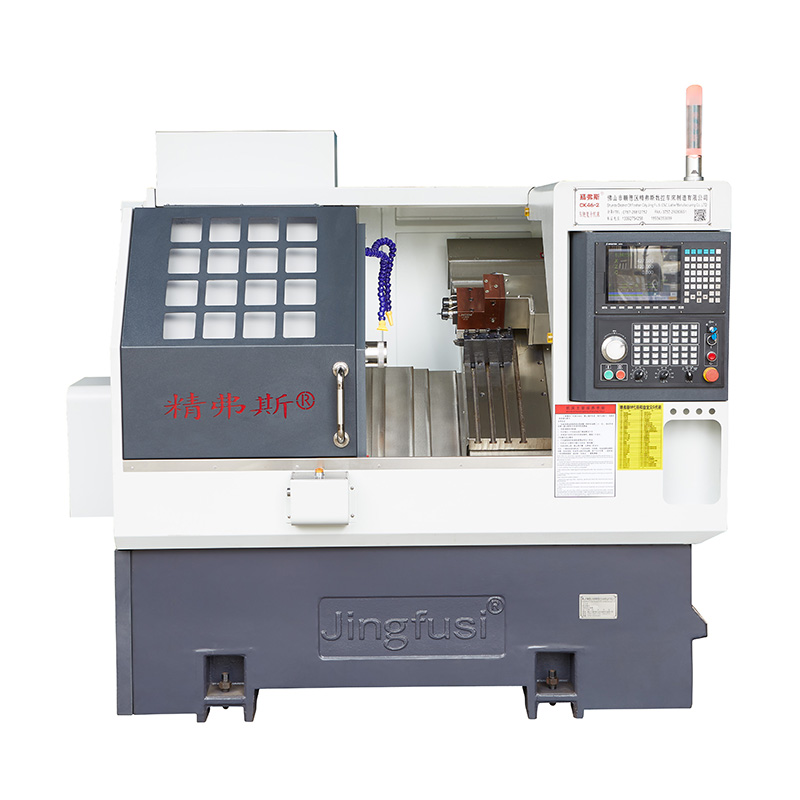

Funtzio anitzeko CNC Torneatzeko eta Fresatzeko Makina

Fabrikatzaile profesional gisa, CNC Torneatzeko eta Fresatzeko Funtzio Anitzeko Makina eskaini nahi dizugu. Eta salmenta osteko zerbitzurik onena eta puntualki entrega eskainiko dizugu.

Eredua:CK46T-600

Bidali kontsulta

Produktuaren Deskribapena

Honako hau kalitate handiko CNC Funtzio Anitzeko Torneaketa eta Fresatzeko Makina aurkezten da , CNC Funtzio Anitzeko Torneaketa eta Fresatzeko Makina hobeto ulertzen laguntzeko asmoz Ongi etorri bezero berriei eta zaharrei etorkizun hobeago bat sortzeko gurekin lankidetzan jarraitzeko!

Produktuaren xehetasunak

Parametroen zerrenda

proiektua	Edukia	unitatea	CK52T-600	CK76T-600	CK46T-600
Prozesatzeko esparrua	Ardatzaren biraketa-diametro maximoa	mm	Ø 800
	bloke mota	mm	Ø 180 ~400
	Biraketa luzera maximoa	mm	560
	Barraren gehienezko diametroa	mm	Ø 51 ~ 55	Ø 72	Ø 45
ardatz nagusia	Buru-buru mota		A2-6	A2-8	A2-5
	Zuloaren zeharkako zuloaren diametroa	mm	Ø 66	Ø 86	Ø 56
	Buruaren gehienezko abiadura	rpm	4200	3200	6000
	Ardatz ezarri abiadura	rpm	1 ~ 3500	1 ~2500	1 ~4500
jarioa	X/Z ardatzaren gehienezko bidaia	mm	230/600
	Z ardatzeko trazu eraginkorra	mm	570
	X/Z ardatzaren gehienezko mugimendu azkarra	m/min	24
	X/Z ardatzaren ezarpena mugimendu azkarrerako	m/min	16/18
	X/Z ardatzeko arrabolaren torlojuaren zehaztapenak	mm	40
	X/Z ardatzaren neurgailuaren zehaztapenak	mm	35/45
Hamabi posizioko dorreta serbo	Hamabi posizioko dorrearen erdiguneko altuera		100
	Labana-dorrea aurkako ertza (kanpoko diametroa)	mm	385
	Dorrearen erdiko altuera	mm	100
	Dorrearen pala kopurua	konpondu	12
	Ondoko erreminta prozesatzeko interferentzia-diametroa	mm	Ø180
	Erreminta-euskarriaren tamaina finkoa	mm	25X25
	Aizto-euskarriaren heldulekuaren diametroa	mm	Ø25
makineria elektrikoa	Motor nagusiaren potentzia/momentua	KW/Nm	11KW/72Nm nominala	15KW/98Nm nominala	7,5 KW/47 Nm nominala
	X/Z ardatzeko motorraren potentzia/momentua	KW/Nm	Yaskawa 1.8KW/11.5Nm. Aukerako belaunaldi berriko 2,4 KW/11,5 Nm
	Torreta erreminta aldatzeko motorren potentzia/momentua	KW/Nm	Belaunaldi berria 1.0 KW/3.1NM
	Hozte sistemaren motor potentzia	KW	0.3
	Presio handiko hozte sistemaren motor potentzia	KW	3
Tailburua	Tailaren trazua	mm	420
	Kontaka botatzeko pinaren gehieneko ibilbidea	mm	100
	Tailstock ejector pin drive forma		Hidraulikoa, zurruntasun handia
	Tailstock goiko orratz kono-zulo taper	MK	Mohs 5 #, ez da kulunkatzen edo okertzen doitasun mekanizatuan.
	Punta eta mandrilaren arteko gehienezko distantzia	mm	690
beste	Ohearen inklinazioa	°	30° edo 15°
	Makina-erremintaren luzera X zabalera X altuera	mm	2500X1600X1700
	Makina osoaren pisu osoa	KG	Makina osoaren pisua 4500 kg-koa da, 3500 kg-ko pisu osoa hautazkoa duena, 10000 yuan kenduta.
	Potentzia osoa	kw	20
	Batez besteko energia-kontsumoa	kw/h	3

Makina-erremintaren zehaztasuna

Makinaren zehaztasuna, Jingfus faktorearen estandarra:
Probako elementu nagusia	Diagrama eskematikoa	Detektatzeko metodoa	Fabrikaren estandarra


Buruaren taupada erradiala		Detektatu kanpoaldeko konoaren irtenaldia	0.0025


X ardatzaren errepikapenaren posizioa		X ardatzaren behin eta berriz kokatzea detektatu. Oharra: lehenik eta behin, iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatutako posizionamendua.	0.0025


Z ardatzaren errepikapenaren posizioa		Z ardatzean behin eta berriro kokatzea detektatu. Oharra: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatzen den kokatzea.	0.0025


Bezeroak X/Z/Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi Factory-ren hasierako onarpenaren aldi berean.
