Torreta Tail Top CNC Tornua

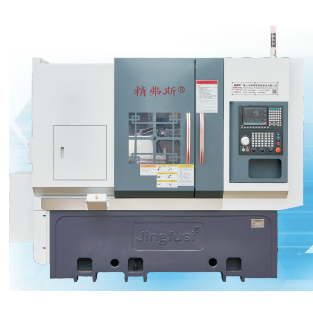

  • Torreta Tail Top CNC Tornua - 0 Torreta Tail Top CNC Tornua - 0

Torreta Tail Top CNC Tornua

Jingfusi® kalitate handiko Turret Tail Top CNC Tornuaren aurkezpena eman nahi dizugu, produktu honen ulermena hobetzeko helburuarekin. Ongietorri beroa egiten diegu gure bezero berriei zein leialei, gurekin lankidetzari eusteko, etorkizun oparoago bat eraikitzeko elkarrekin lan egiten dugun bitartean.

Eredua:CK52T-600

Bidali kontsulta

Produktuaren Deskribapena
Gure fabrika bisitatzera eta kalitate oneko Jingfusi® Turret Tail Top CNC Tornu berriena aztertzera gonbidatzen zaituzte, gaur egun eskaera handia duena. Irrikaz espero dugu zurekin elkarlanean aritzeko aukera.
Produktuaren xehetasunak



Parametroen zerrenda

proiektua Edukia unitatea CK52T-600 CK76T-600 CK46T-600
Prozesatzeko esparrua Ardatzaren biraketa-diametro maximoa mm Ø 800
bloke mota mm Ø 180 ~400
Biraketa luzera maximoa mm 560
Barraren gehienezko diametroa mm Ø 51 ~ 55 Ø 72 Ø 45
ardatz nagusia
 Buru-buru mota
A2-6 A2-8 A2-5
Zuloaren zeharkako zuloaren diametroa mm Ø 66 Ø 86 Ø 56
Buruaren gehienezko abiadura rpm 4200 3200 6000
Ardatz ezarri abiadura rpm 1 ~ 3500 1 ~2500 1 ~4500
jarioa X/Z ardatzaren gehienezko bidaia mm 230/600
Z ardatzeko trazu eraginkorra mm 570
X/Z ardatzaren gehienezko mugimendu azkarra m/min 24
X/Z ardatzaren ezarpena mugimendu azkarrerako m/min 16/18
X/Z ardatzeko arrabolaren torlojuaren zehaztapenak mm 40
X/Z ardatzaren neurgailuaren zehaztapenak mm 35/45
Hamabi posizioko dorreta serbo Hamabi posizioko dorrearen erdiguneko altuera
100
Labana-dorrea aurkako ertza (kanpoko diametroa) mm 385
Dorrearen erdiko altuera mm 100
Dorrearen pala kopurua konpondu 12
Ondoko erreminta prozesatzeko interferentzia-diametroa mm Ø180
Erreminta-euskarriaren tamaina finkoa mm 25X25
Aizto-euskarriaren heldulekuaren diametroa mm Ø25
makineria elektrikoa Motor nagusiaren potentzia/momentua KW/Nm 11KW/72Nm nominala 15KW/98Nm nominala 7,5 KW/47 Nm nominala
X/Z ardatzeko motorraren potentzia/momentua KW/Nm Yaskawa 1.8KW/11.5Nm. Aukerako belaunaldi berriko 2,4 KW/11,5 Nm
Torreta erreminta aldatzeko motorren potentzia/momentua KW/Nm Belaunaldi berria 1.0 KW/3.1NM
Hozte sistemaren motor potentzia KW 0.3
Presio handiko hozte sistemaren motor potentzia KW 3
Tailburua Tailaren trazua mm 420
Kontaka botatzeko pinaren gehieneko ibilbidea mm 100
Tailstock ejector pin drive forma
Hidraulikoa, zurruntasun handia
Tailstock goiko orratz kono-zulo taper MK Mohs 5 #, ez da kulunkatzen edo okertzen doitasuneko mekanizazioan.
Punta eta mandrilaren arteko gehienezko distantzia mm 690
beste Ohearen inklinazioa ° 30° edo 15°
Makina-erremintaren luzera X zabalera X altuera mm 2500X1600X1700
Makina osoaren pisu osoa KG Makina osoaren pisua 4500 kg-koa da, 3500 kg-ko pisu osoa hautazkoa duena, 10000 yuan kenduta.
Potentzia osoa kw 20
Batez besteko energia-kontsumoa kw/h 3

Makina-erremintaren zehaztasuna

Makinaren zehaztasuna, Jingfus faktorearen estandarra:
Probako elementu nagusia Diagrama eskematikoa Detektatzeko metodoa
 Fabrikaren estandarra
Buruaren taupada erradiala Detektatu kanpoaldeko konoaren irtenaldia 0.0025
X ardatzaren errepikapenaren posizioa X ardatzaren behin eta berriz kokatzea detektatu. Oharra: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatzen den kokatzea. 0.0025
Z ardatzaren errepikapenaren posizioa
Z ardatzean behin eta berriro kokatzea detektatu. Oharra: lehenik eta behin, iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatutako posizionamendua. 0.0025
Bezeroak X/Z/Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi Factory-ren hasierako onarpenaren aldi berean.
