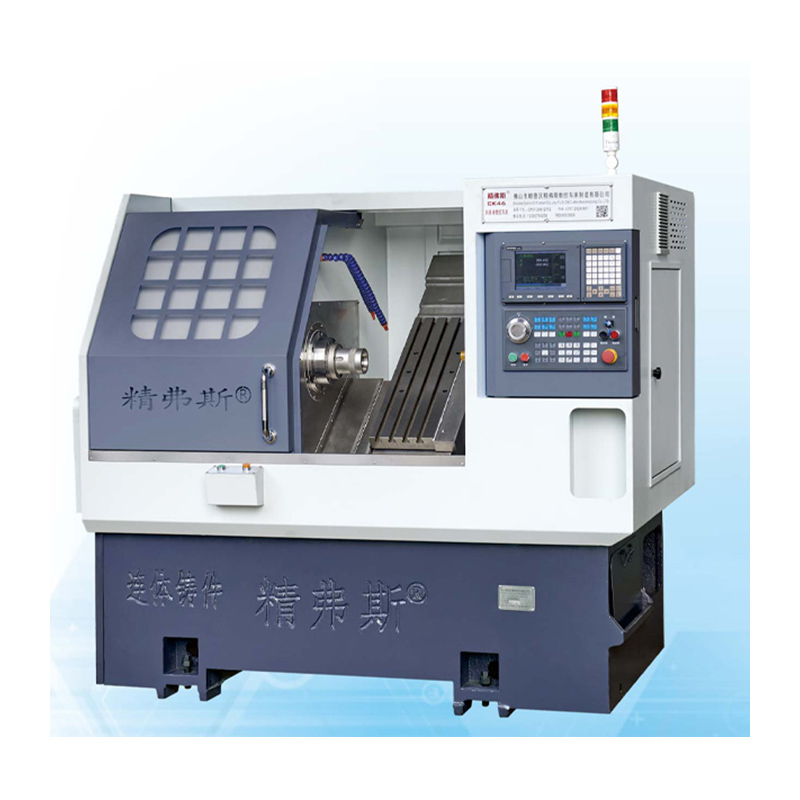

Buelta emateko konposatua CNC tornua

CNC Tornu konposatuaren Jingfusi® bihurtzeko konposatuaren alderdi definitzailea harri-solido eta erresilientea da. Horrek bermatzen du, lan karga zorrotzenak kontuan hartu gabe, zehaztasunik gabe eta errendimendu koherentea mantentzen duela. Ohe astun bat eta gida linealen errailak harrotzen ditu, makina hau iraupenagatik landuta dago eta itxaropen guztiak gainditzen dituzten emaitza fidagarriak eskaintzen ditu.

Eredua:CK76DTY

Bidali kontsulta

Produktuaren Deskribapena

Buelta emateko konposatua CNC tornuaren produkzio sarrera

Jingfusi® fabrikatzaileak hornitutako CNC Tornu konposatu konposatua da zehaztasun mekanizazio eta fabrikaziorako azken irtenbidea.

Funtsean, CNC tornu konposatuaren punta-puntako balioaren oinarrizko balioa ez da zehaztasunik gabeko zehaztasun, eraginkortasun eta aldakortasunik ematea fabrikazio prozesu modernoen zorroztasunei aurre egiteko. Gure CNC Mill-Turn tornuak punta-puntako teknologia erabiltzen du zehaztasunez eta azkar egiteko hainbat eragiketa, esaterako, bihurketa, fresaketa, zulaketa eta kolpatzea.

Ez hori bakarrik, CNC tornu konposatu konposatua abiadura handiko ardatz motor batez hornituta dago, prozesatzean zehar ebaketa abiadura azkarragoak eta zehatzagoak bermatzeko. Ezaugarri hau bereziki kritikoa da mekanizazio zeregin konplexuetan, ekoizpen zikloaren denbora nabarmen murriztu dezakeelako zehaztasun handia mantenduz.

Are gehiago, Makina-erreminta honen CNC kontrolatzeko sistema integratua erabilerraza den diseinua hartzen du, erraz eta bizkorra izan dadin funtzionamendu hasiberrientzat eta esperientziadunentzat mekanizazio konfigurazioa eta funtzionamendua osatzeko. Ezaugarri honek aukera ezin hobea da tailerrak, enpresa txikiak eta fabrikazio landare handiak egiteko.

CNC tornu konposatu konposatuaren beste azpimarragarriena prozesatzeko gaitasun indartsuak dira. Ohe gainean eta zentroen arteko distantzia handiak dituena, hainbat tamainatako pieza eta forma handiak erraz kudeatu ditzake ia edozein mekanizazio behar izateko.

Buelta emateko konposatua CNC tornuaren parametroen zerrenda

gai	Tornuaren eredua	unitate	Ck46dty	Ck52dty
Prozesatzeko esparrua	Makurraren gehienezko biraketa diametroa	mm	Ø 600
	Gehienezko biribileko zirkuluaren luzera	mm	300
	Gehienezko barra diametroa	mm	Ø 45	Ø 55
ardatz nagusia	Gehienezko ardatz-abiadura	r / min	6000 (4500 ezarrita)	4200 (3500 ezarrita)

	Burua buru mota		A2-5	A2-6
	Ardatz zuloaren diametroa	mm	Ø 56	Ø 66
jangai	X / z / y ardatz gehieneko trazua	mm	800/400 / ± 60


	90 ° Power Burua ardatzaren erdialdetik igarotzen da	mm	60
	X / Z / Y ardatzaren gehienezko mugimendu azkarra	m / my	24 (18) / 24 (18 ezarpena) / 15 (12 ezarpena)
	X / z / y ardatz torloju hagaxka	mm	32/32/32
	X / z / y ardatz roller pista	mm	35/35/35
Power dorrea	Power Torret eredua (Power Torret)	Bm	BMT45, BMT55 aukerakoa

	POWER HEAD COLLET	Da	ER25
	Tresna finkoaren titularraren tamaina	mm	25x25
	HERRIA HOLDER ZABALDUNA Diametroa	mm	Ø25
Isehun	Motor potentzia nagusia / momentu nagusia	Kw / nm	7,5 kW / 47nm puntuatua	11kw / 72nm puntuatua


	X / z / y ardatz motorra / momentua	Kw / nm	Yaskawa 1.8kw / 11.5n. Aukerako Belaunaldi Berria2.4 KW / 11,5nm puntuatua
	Torreten potentzia motorraren gehienezko abiadura	r / min	80000 ° (Power head ≤7000 aldaketa, 90 ° Power head ≤6000 aldaketa)
	Potentziaren burua motor potentzia / momentua	Kw / nm	8,5 kW / 16.5nm puntuatua
	Torreta tresna aldatzeko potentzia / momentua	Kw / nm	Belaunaldi berria1.0 kW /3.1nm
beste	Barrua kokatzeko balazta gailua		Presio hidraulikoa


	Ohearen inklinazioa	°	35 °
	Makina Erremintaren luzera X Zabalera X Altuera	mm	2200x1500x1900
	Makina osoaren pisu osoa	Kg	3900kg
	Potentzia osoa	kц	15
	Batez besteko energia kontsumoa	Kw / h	3

Makina Erremintaren Zehaztasuna

Makinen zehaztasuna, Jingfus faktorearen estandarra:
Proba-elementu nagusia	Eskemaren diagrama	Fabrika estandarra


Spindle erradikal erradikala		Kanpoko konoaren exekutatua antzeman	0.0035


X ardatz errepikapen posizioa		X ardatzaren kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.003


Z-ardis errepikapen posizioa		Z ardatzean errepikatutako kokapena antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.003


Y ardatz errepikapen posizioa		Y ardatzaren gainean kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.004


C axis errepikatu posizioa		C-ardatzaren puntu finkoaren kokapena antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua hauteman	20 arku segundo


C ardatzaren posizio birakaria		C-ardatzaren ausazko posizioaren zehaztasuna antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa desaktibatzeko eta, ondoren, egiaztatu errepikatutako ezarpenak	72 arku segundo


Potentzia burua estaltzeko taupadak		Kono beat	0.015

Potentzia burua estaltzeko taupadak		Taupadak estutzea	0.01

Bezeroak X / Z / Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi fabrikaren hasierako onarpenaren aldi berean.
