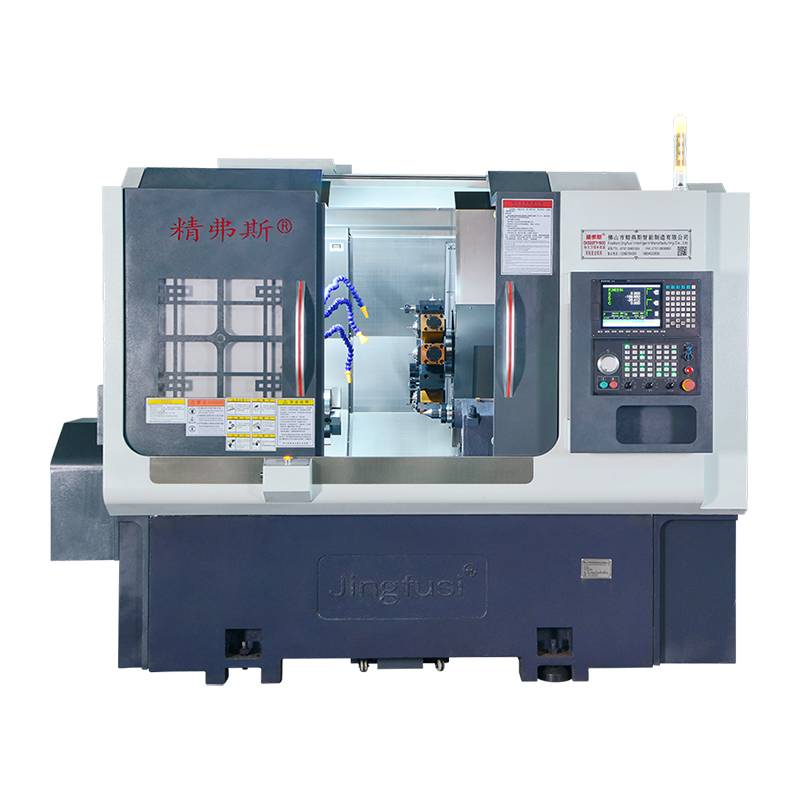

Fresatzeko tornu konposatu makina bihurtzea

Jingfusi kalitate handiko biratzeak tornu konposatuaren makina-makinak ardatz malgua du bere diseinuan mekanismo osagarria duen ardatz malgua duena, zuntzez hobetuz. Zuzeneko Tresna Aldatzeko Sistemak tresna korapilatsuen aldaketaren beharrizanak ezabatzen ditu eta tresna aldatzeko tresna murrizten du. Diseinu berritzaile honek makinaren egonkortasun orokorra hobetzeaz gain, tresnak aldatzeko prozesua areagotzen du, mekanizazio lan-fluxua eraginkorragoa eta ekonomikoki abantaila erabiltzaileentzat.

Eredua:CK52DTY

Bidali kontsulta

Produktuaren Deskribapena

Jingfusis hornitzaileen biratze-lanak Fresatzeko Makina Jingfusis hornitzaileek, berriz, biraka, fresaketa, zulaketa, aspergarria, kolpatzea eta beste funtzio batzuk sartzen dituzte gailu bakarrean. Amaiera eta alboko fresaketa, zulaketa, kolpea eta konposatua egiteko gai da, makina hau bereziki egokia da forma korapilatsuak eta zehaztasun zehaztapenak eskatzen. Zati birakariaren prozesatze-beharrak maneiatzean nabarmentzen da, beharrezko eragiketa guztiak edo gehienak estutu bakarrean osatuz. Honek aparteko zehaztasuna bermatzeaz gain, eraginkortasuna hobetzen du, azken finean, mekanizazio prozesuan kostuak murriztea lortuz.

Tornu konposatuaren makina bihurtzeko funtsezko ezaugarriak:

1.Well-diseinatutako moldaketa barne espazio zabala.

2. Zehaztasun handiko, mugaz gaindiko egitura eta sistema birakari hidrauliko azkarra, errendimendua ziurtatuz.

3. Makina-erreminta abiadura handiko gaitasunak.

4. Energia etenak servo motorraren balioan zehaztasunak sortzetik.

Makina Bidaia Diagrama

Produktuaren xehetasunak

Parametroen zerrenda

gai	Tornuaren eredua	unitate	Ck52dty	Ck76dty	Ck46dty
Prozesatzeko esparrua	Makurraren gehienezko biraketa diametroa	mm	Ø 700
	Gehienezko biribileko zirkuluaren luzera	mm	520
	Gehienezko barra diametroa	mm	Ø 55	Ø 72	Ø 45
ardatz nagusia	Gehienezko ardatz-abiadura	r / min	4200 (3500 ezarrita)	3200 (2000 ezarpena)	6000 (4500 multzoa)
	Burua buru mota		A2 - 6	A2 -8	A2 - 5
	Ardatz zuloaren diametroa	mm	Ø 66	Ø 86	Ø 56
jangai	X / z / y ardatz gehieneko trazua	mm	260/500 / ± 60
	90 ° Power Burua ardatzaren erdialdetik igarotzen da	mm	30
	X / Z / Y ardatzaren gehienezko mugimendu azkarra	m / my	24 (16) / 24 (16 ezarpena) / 14 (8 ezarpena)
	X / z / y ardatz torloju hagaxka	mm	40
	X / z / y ardatz roller pista	mm	35/45/35
Power dorrea	Power Torret eredua (Power Torret)	Bm	BMT55
	POWER HEAD COLLET	Da	ER32
	Tresna finkoaren titularraren tamaina	mm	25x25
	HERRIA HOLDER ZABALDUNA Diametroa	mm	Ø32
Makineria elektrikoa	Motor potentzia nagusia / momentu nagusia	Kw / nm	11kw / 72nm puntuatua	15kw / 98nm puntuatua	7,5 kW / 47nm puntuatua
	X / z / y ardatz motorra / momentua	Kw / nm	Yaskawa 2.9 kW /18.6nmInmational Belaunaldi berria3.1 kW / 15nm
	Torretako potentziaren motor potentzia / momentua	Kw / nm	Belaunaldi berria 3.1 kW / 15nm
	Torreten potentzia motorraren gehienezko abiadura	r / min	6000 (4.000 ezarpena), ohiko abiadura≤4000
	Potentziaren burua motor potentzia / momentua	Kw / nm	3.1 kw / 15nm
	Torreta tresna aldatzeko potentzia / momentua	Kw / nm	Belaunaldi berria1.0 kW /3.1nm
Isehun	Tailstock Trazce	mm	520
	Tailstock-en trazu hidrauliko handiena	mm	100
	Tailstock goiko orratz kono zuloaren taper	Mk	Mohs 5 #
	Aholkuaren eta Chuck arteko gehieneko distantzia	mm	690
beste	Barrua kokatzeko balazta gailua		Hidraulikoa, aukerako programagarria
	Ohearen inklinazioa	°	30 ° edo 15 °
	Makina Erremintaren luzera X Zabalera X Altuera	mm	2500x1680x1900
	Makina osoaren pisu osoa	Kg	5000 kg
	Potentzia osoa	kц	20
	Batez besteko energia kontsumoa	Kw / h	3
