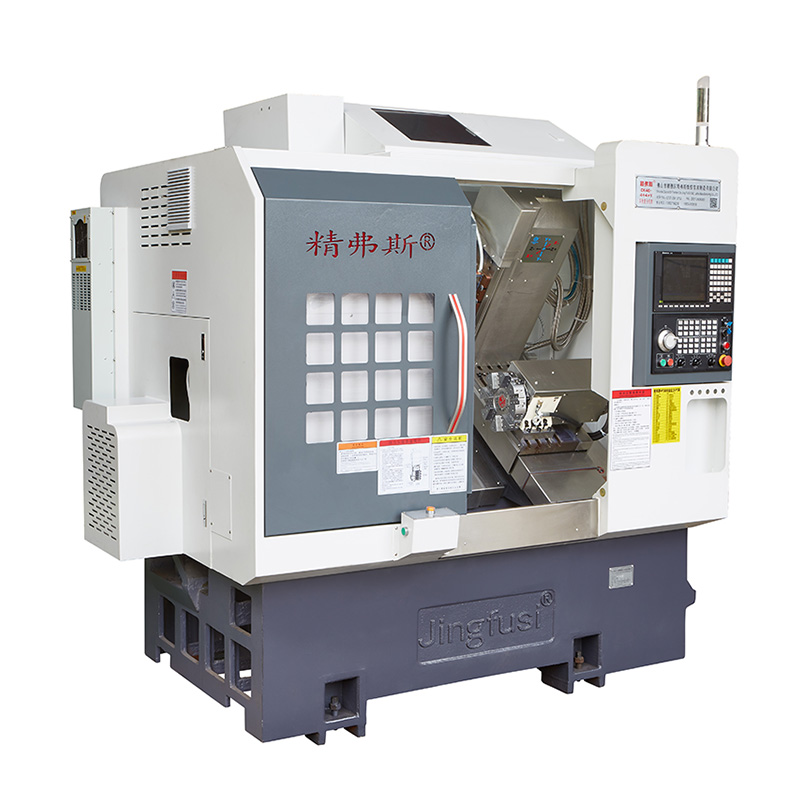

Txanda-errotaren mekanizazio makina
  • Txanda-errotaren mekanizazio makina Txanda-errotaren mekanizazio makina

Txanda-errotaren mekanizazio makina

Jingfusi® Txanda Mugikorra Makina bereziki egokia da forma konplexuak dituzten piezak ekoizteko, hala nola, mikro osagaiak, mikro ardatzak, konektore elektronikoak, betaurrekoak, erlojuak eta hainbat hardware osagarriak.
Eredua:CK52-5+5+Y

Bidali kontsulta

Produktuaren Deskribapena

Txanda-errotak mekanizazio makinak zehaztasun handiko eta eraginkortasun handiko ezaugarriak ditu. Gida zuhaixkaren eta gidaliburua ez da alda dezake, piezaren luzeraren arabera prozesatze egokia egin eta zentzuzko egitura du. Hiru ardatz guztiek ijezteko gida linealak erabiltzen dituzte, higadura erresistentzia ona eta zehaztasun handia dutenak. , servo motor batek bultzatuta, tresna linealaren errenkadako egiturak tresna bizkorraren ezaugarriak ditu, CNC sistemak funtzio osoak ditu eta kontrolatzeko erraza da. Gida mahuka-gutxiagotzeak ez du prozesamendu gutxiago behar artezteko materialik behar, eta abiadura handiko eta zehaztasun handiko barra prozesatu ditzake eta geratzen den gutxieneko materiala 30mm baino ez da. Aukerako alboko prozesatzeko gailuak zulaketa eta fresatzeko prozesuak gauzatu ditzake.


Makina Bidaia Diagrama

Turn-Mill Machining Machine

Produktuaren xehetasunak

Turn-Mill Machining Machine

Parametroen zerrenda

gai alai unitate CK46-5 + 5 + Y CK52-5 + 5 + Y
Prozesatzeko esparrua Ohe gainean kulunkatu mm Ø 500
Gehienezko biribileko zirkuluaren luzera mm 320

Gehienezko barra diametroa		 mm Ø 45 Ø 51 ~ 55
ardatz nagusia Gehienezko ardatz-abiadura r / min 6000 (4.000 ezarri) 4500 (3500 ezarri)
Burua buru mota
A2-5 A2-6
Ardatz zuloaren diametroa mm Ø 56 Ø 66
jangai X / z / y ardatz gehieneko trazua mm 800/470/310
X / Z / Y ardatzaren gehienezko mugimendu azkarra m / my 24 (18) / 24 (18) / 15 (8 ezarpena)
X / z / y ardatz torloju hagaxka mm 32/32/25
X / z / y ardatz-baranda mm 35/35/25
Labana dorrea Zortzi geltoki dorre PCak 8 geltoki, zulo bikoitzeko tresnen titularrekin hornituta egon daiteke, aukerako 12 geltokirekin
Botere burua Power Buru Tresna Formularioa
ER25
Boterearen buruaren abiadura maximoa r / min 6000 (4000 ezarrita), normalean 4000 produktuak prozesatzeko erabili daiteke
Instalazioaren zulaketa eta fresatzeko maximoa mm Ø 16
Potentziaren ardatzaren eta ardatzaren arteko distantzia mm 65
Makineria elektrikoa Motor potentzia nagusia / momentu nagusia Kw / nm 7,5 kW / 47.75nm, aukerako 11kw / 70.03nm altzairuzko piezak prozesatzeko 80 eta gainetik
X / z / y ardatz motorra / momentua Kw / nm Yaskawa 1,8kw / 11.5nm. Aukerako Belaunaldi Berria 2.4 KW / baloratu da 11,5nm
X / Z Power Buru Motor Power / Torque Kw / nm 2,4 kW / 11.5nm
Potentziaren buruaren motorraren gehienezko abiadura r / min 5000
beste Barrua kokatzeko balazta gailua
Presio hidraulikoa
Ohearen inklinazioa ° 35 °
Labana Mahaiaren Plaka Luzera X Zabalera mm 700x290
Makina Erremintaren luzera X Zabalera X Altuera mm 2200x1580x2000
Makina osoaren pisu osoa Kg 3430
Potentzia osoa kц 13
Batez besteko energia kontsumoa Kw / h 2

Makina Erremintaren Zehaztasuna

Makinen zehaztasuna, Jingfus faktorearen estandarra:
Proba-elementu nagusia Eskemaren diagrama Fabrika estandarra
Spindle erradikal erradikala Turn-Mill Machining Machine Kanpoko konoaren exekutatua antzeman 0.0035
X ardatz errepikapen posizioa Turn-Mill Machining Machine X ardatzaren kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea. 0.003
Z-ardis errepikapen posizioa Turn-Mill Machining Machine
 Z ardatzean errepikatutako kokapena antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea. 0.003
Y ardatz errepikapen posizioa Turn-Mill Machining Machine Y ardatzaren gainean kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea. 0.004
C axis errepikatu posizioa Turn-Mill Machining Machine C-ardatzaren puntu finkoaren kokapena antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua hauteman 20 arku segundo
C ardatzaren posizio birakaria Turn-Mill Machining Machine  C-ardatzaren ausazko posizioaren zehaztasuna antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa desaktibatzeko eta, ondoren, egiaztatu errepikatutako ezarpenak 72 arku segundo
Potentzia burua estaltzeko taupadak Turn-Mill Machining Machine Kono beat 0.015
Potentzia burua estaltzeko taupadak Turn-Mill Machining Machine
 Taupadak estutzea 0.01
Bezeroak X / Z / Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi fabrikaren hasierako onarpenaren aldi berean.
