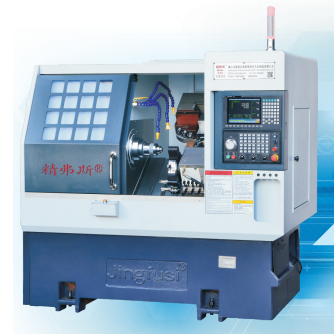

Barneko hiru kurbako Groove Torneatzeko eta Fresatzeko Makina

Jingfusi® Inner Three-kurba Groove Torneatzeko eta Fresatzeko Makina hiru gainazal kurbatu edo sestradun barneko zirrikituen doitasun mekanizatzeko erabiltzen den mekanizazio tresna espezializatua da. Barneko hiru kurbako zirrikitu-torneatzeko eta fresatzeko makina hau ohiko mekanizazio-metodoen bidez erraz sortu ezin diren barruko zirrikitu edo profilak dituzten pieza konplexuak ekoiztea eskatzen duten industrietan erabiltzen da.

Eredua:CK46-3+2

Bidali kontsulta

Produktuaren Deskribapena

Batez ere barneko zirrikituetarako mekanizaziorako erabiltzen diren arren, makina hauek beste mekanizazio-eragiketa batzuk ere kudeatu ditzakete, eta askotariko aplikazioetarako erabilerrazak dira. Industria aeroespaziala, gailu medikoen fabrikazioa, automobilgintza eta doitasun ingeniaritza bezalako industriak sarritan oinarritzen dira makina horietan osagai korapilatsu eta doitasun handikoak ekoizteko. Barneko hiru kurbako Groove Torneatzeko eta Fresatzeko Makinek hainbat material prozesatu ditzakete, metalak, plastikoak eta konposatuak barne, mekanizazio-behar espezifikoen arabera.

Makinaren Bidaiaren Diagrama

Produktuaren xehetasunak

Parametroen zerrenda

Elementua	unitatea	Zehaztapena
Max. biraketa-diametroa	mm	250
Max. swing diam. tornuaren gainean	mm	Ø500
Max. biraketa-diametroa diapositiba-ohearen bidez	mm	Ø160
Ohe inklinatuko gradua	Gradu	35°
X ardatzeko bidaia eraginkorra	mm	1000
Z ardatzeko bidaia eraginkorra	mm	400
X/Z ardatza gehienez. bidaia-abiadura azkarra	m/min	24
Burdinurtuzko oinarri-eremua	㎡	1,8 x 1,1
Makinaren tamaina: L x W x H	mm	2100 x 1580 x 1800
Makinaren pisu garbia	kg	2600
tresna zk.	pzak	8
Tresna karratuak	mm	20 x 20
Zuloko aiztoaren tamaina	mm	Ø20
Guztira zaldia	kw	13
Batez besteko energia-kontsumoa	kw/h	2
Ardatz aurpegiaren forma		A2-5
Buruaren abiadura	rpm	6000
Buruaren abiadura ezarpena	rpm	1-4500
Ardatz Pare Nazionala	Nm	35 Nm (1500 r/min)
Barraren gehienezko diametroa	mm	Ø45

Makina-erremintaren zehaztasuna

Makinaren zehaztasuna, Jingfus faktorearen estandarra:
Probako elementu nagusia	Diagrama eskematikoa	Fabrikaren estandarra


Buruaren taupada erradiala,		Detektatu kanpoaldeko konoaren irtenaldia	0.0035


X ardatzaren errepikapen posizioa，X		X ardatzaren behin eta berriz kokatzea detektatu. Oharra: lehenik eta behin, iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatutako posizionamendua.	0.003


Z ardatzaren errepikapen posizioa，Z		Z ardatzean behin eta berriro kokatzea detektatu. Oharra: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero detektatu errepikatzen den kokatzea.	0.003


C ardatzaren errepikapen posizioa，C		Detektatu C ardatzeko puntu finkoaren birkokapena, oharra: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta motor beroaren akatsa konpentsatzeko, eta gero detektatu errepikatutako posizionamendua.	20 arku segundo


C ardatzaren posizio birakaria，C		Detektatu C ardatzaren ausazko posizioaren zehaztasuna, kontutan izan: lehenik eta behin iragar ezazu 50 bat aldiz motor hotzaren eta beroaren akatsa konpentsatzeko, eta gero egiaztatu errepikatutako ezarpenak.	72 arku segundo


Bezeroak X/Z/Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi Factory-ren hasierako onarpenaren aldi berean.
