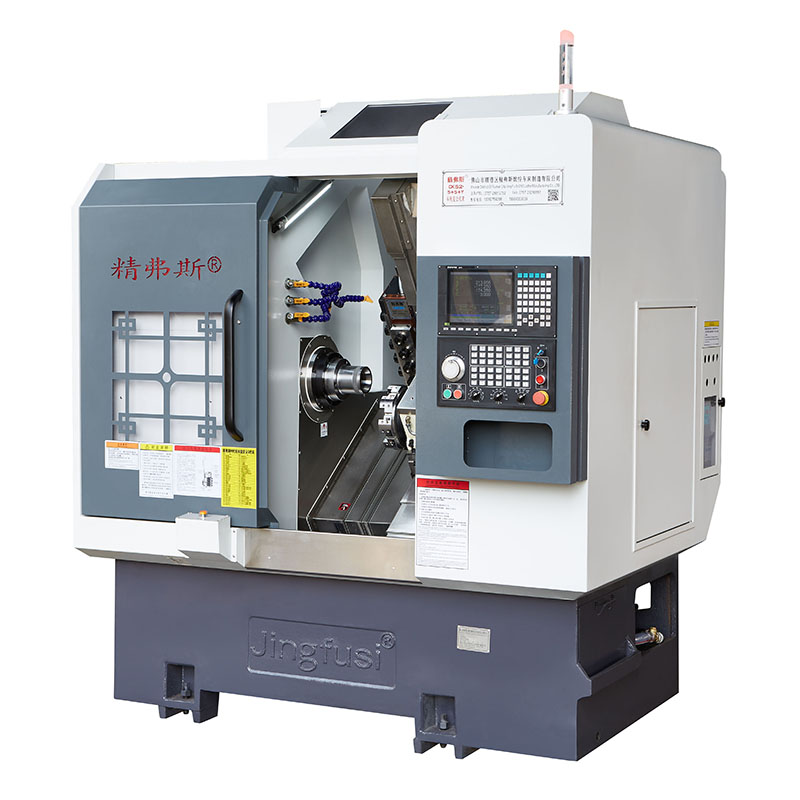

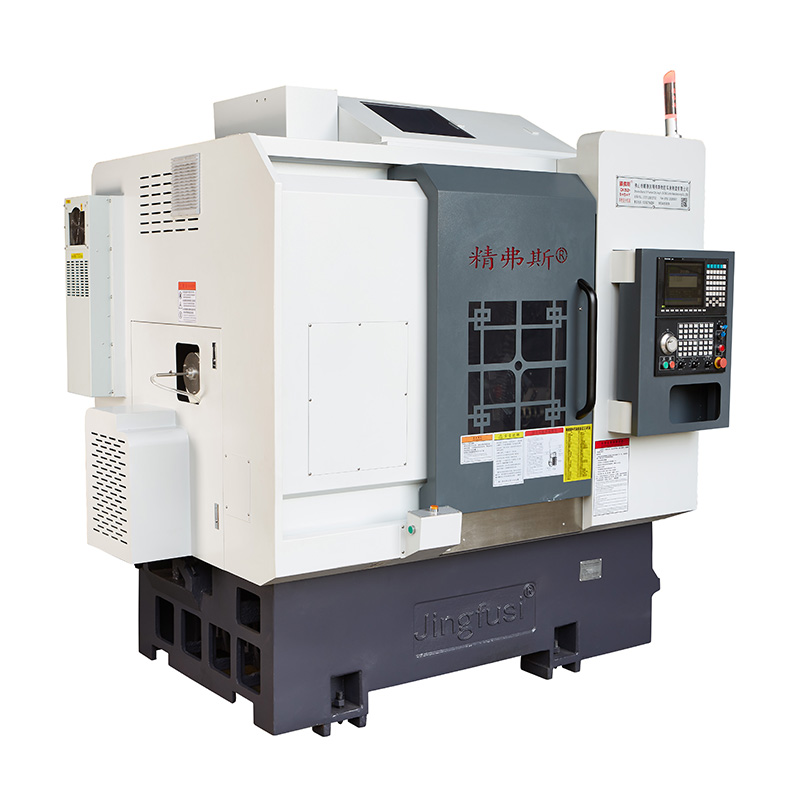

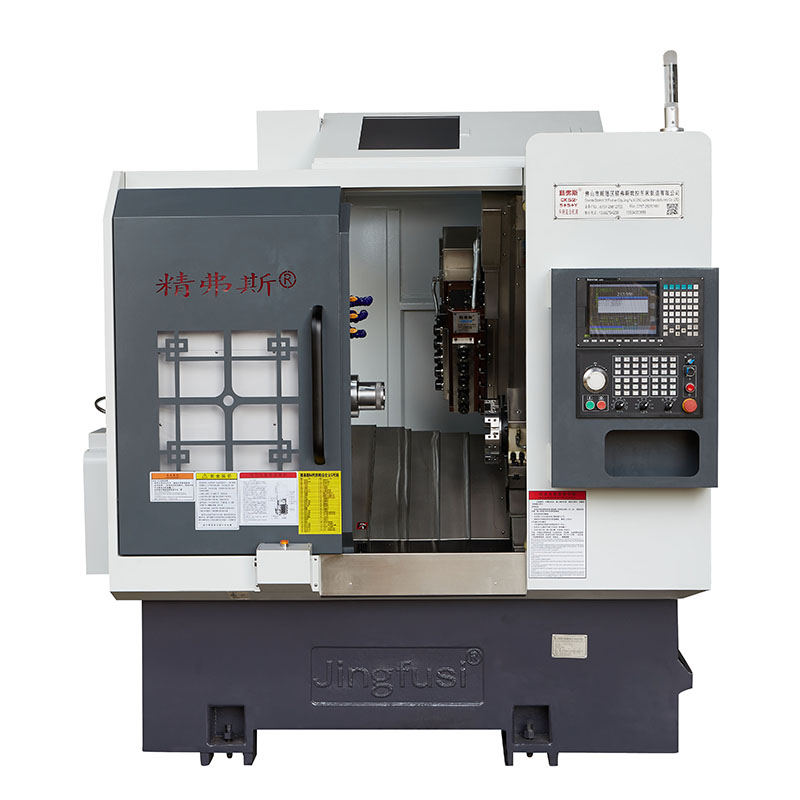

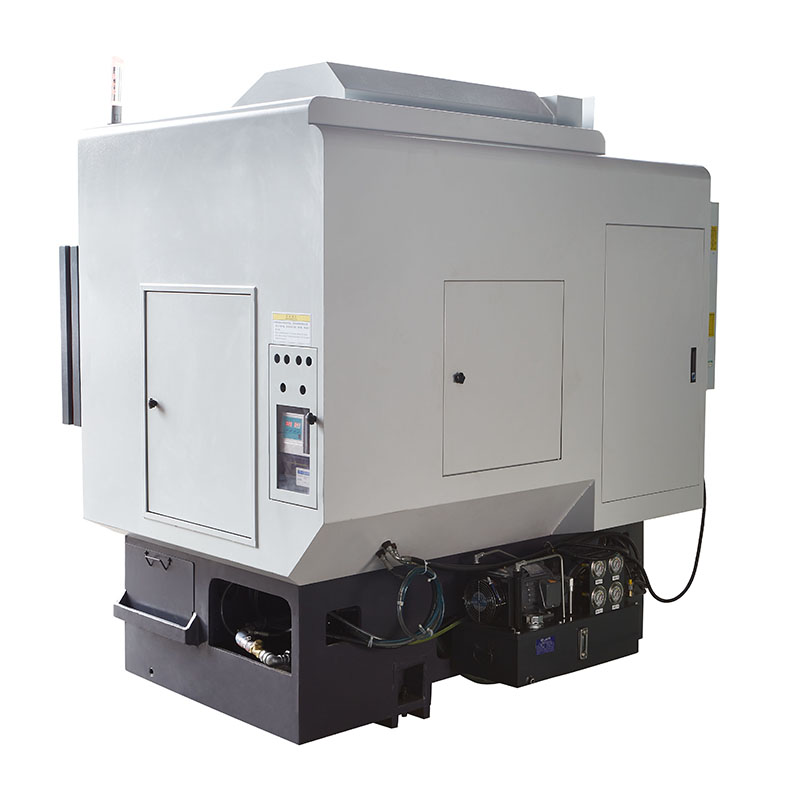

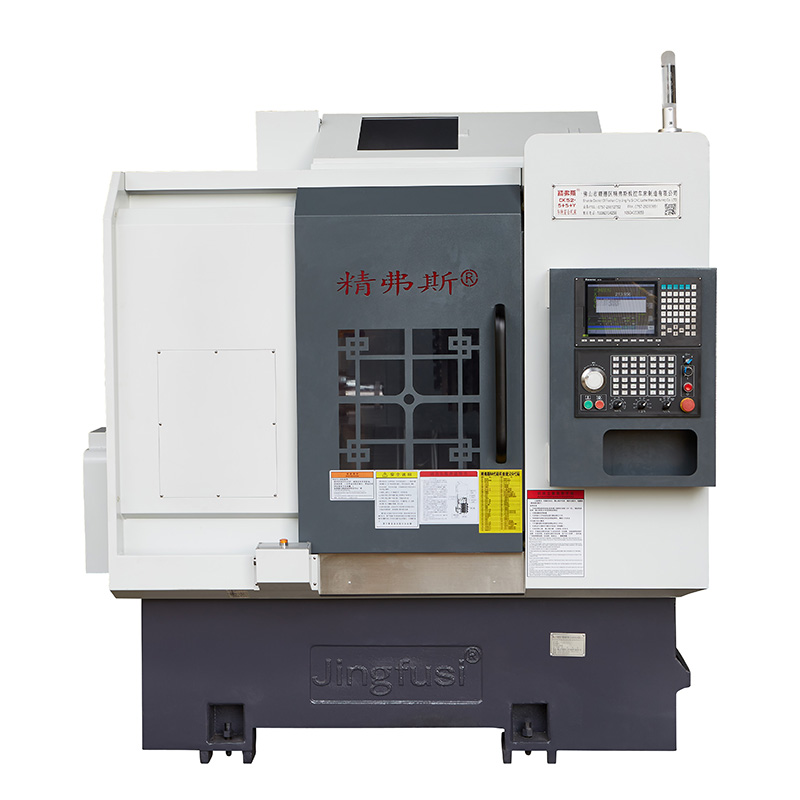

gai | Tornuaren eredua | unitate | Ck46dty | Ck52dty |
Prozesatzeko esparrua | Makurraren gehienezko biraketa diametroa | mm | Ø 600 | |
Gehienezko biribileko zirkuluaren luzera | mm | 300 | ||
Gehienezko barra diametroa | mm | Ø 45 | Ø 55 | |
ardatz nagusia | Gehienezko ardatz-abiadura | r / min | 6000 (4500 ezarrita) | 4200 (3500 ezarrita) |
Burua buru mota |
|
A2-5 | A2-6 | |
Ardatz zuloaren diametroa | mm | Ø 56 | Ø 66 | |
jangai | X / z / y ardatz gehieneko trazua | mm | 800/400 / ± 60 | |
90 ° Power Burua ardatzaren erdialdetik igarotzen da | mm | 60 | ||
X / Z / Y ardatzaren gehienezko mugimendu azkarra | m / my | 24 (18) / 24 (18 ezarpena) / 15 (12 ezarpena) | ||
X / z / y ardatz torloju hagaxka | mm | 32/32/32 | ||
X / z / y ardatz roller pista | mm | 35/35/35 | ||
Power dorrea |
Power Torret eredua (Power Torret) | Bm | BMT45, BMT55 aukerakoa | |
POWER HEAD COLLET | Da | ER25 | ||
Tresna finkoaren titularraren tamaina | mm | 25x25 | ||
HERRIA HOLDER ZABALDUNA Diametroa | mm | Ø25 | ||
Isehun | Motor potentzia nagusia / momentu nagusia | Kw / nm | 7,5 kW / 47nm puntuatua | 11kw / 72nm puntuatua |
X / z / y ardatz motorra / momentua | Kw / nm | Yaskawa 1.8kw / 11.5n. Aukerako Belaunaldi Berria2.4 KW / 11,5nm puntuatua | ||
Torreten potentzia motorraren gehienezko abiadura | r / min | 80000 ° (Power head ≤7000 aldaketa, 90 ° Power head ≤6000 aldaketa) | ||
Potentziaren burua motor potentzia / momentua | Kw / nm | 8,5 kW / 16.5nm puntuatua | ||
Torreta tresna aldatzeko potentzia / momentua | Kw / nm | Belaunaldi berria1.0 kW /3.1nm | ||
beste | Barrua kokatzeko balazta gailua |
|
Presio hidraulikoa | |
Ohearen inklinazioa | ° | 35 ° | ||
Makina Erremintaren luzera X Zabalera X Altuera | mm | 2200x1500x1900 | ||
Makina osoaren pisu osoa | Kg | 3900kg | ||
Potentzia osoa | kц | 15 | ||
Batez besteko energia kontsumoa | Kw / h | 3 |
Makinen zehaztasuna, Jingfus faktorearen estandarra: | ||||||||
Proba-elementu nagusia | Eskemaren diagrama | Fabrika estandarra | ||||||
Spindle erradikal erradikala |
![]() |
Kanpoko konoaren exekutatua antzeman | 0.0035 | |||||
X ardatz errepikapen posizioa |
![]() |
X ardatzaren kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea. | 0.003 | |||||
Z-ardis errepikapen posizioa |
![]() |
Z ardatzean errepikatutako kokapena antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea. | 0.003 | |||||
Y ardatz errepikapen posizioa |
![]() |
Y ardatzaren gainean kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea. | 0.004 | |||||
C axis errepikatu posizioa |
![]() |
C-ardatzaren puntu finkoaren kokapena antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua hauteman | 20 arku segundo | |||||
C ardatzaren posizio birakaria |
![]() |
C-ardatzaren ausazko posizioaren zehaztasuna antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa desaktibatzeko eta, ondoren, egiaztatu errepikatutako ezarpenak | 72 arku segundo | |||||
Potentzia burua estaltzeko taupadak |
![]() |
Kono beat | 0.015 | |||||
Potentzia burua estaltzeko taupadak |
![]() |
Taupadak estutzea | 0.01 | |||||
Bezeroak X / Z / Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi fabrikaren hasierako onarpenaren aldi berean. | ||||||||
