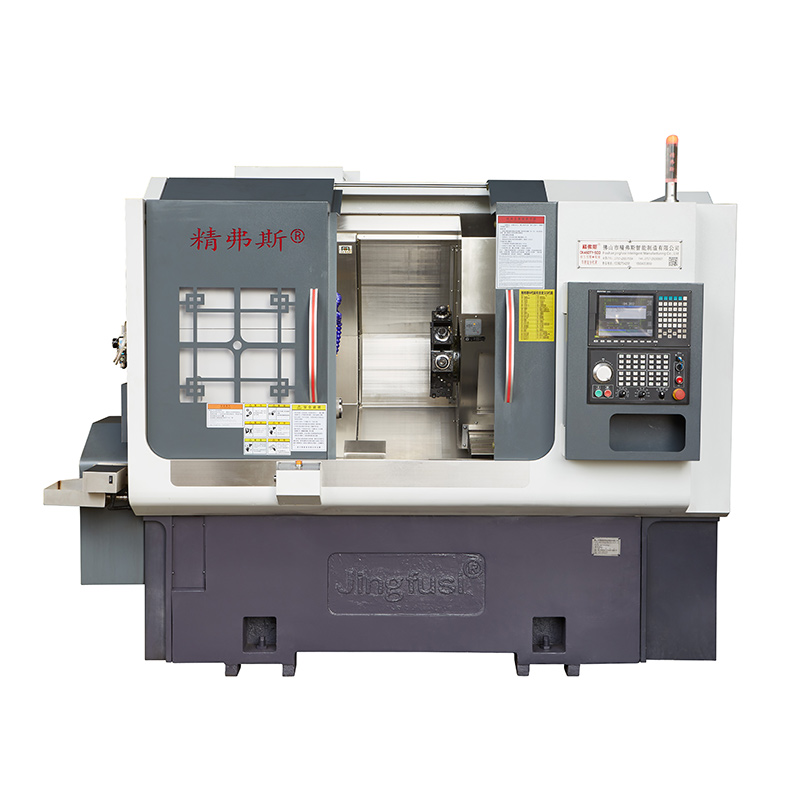

Ekaitz anitzeko biraketa eta fresatzeko CNC makina

Ebakuntza anitzeko biraketa eta fresatzeko CNC makina aurkeztea - zehaztasun eta eraginkortasun handiko osagai konplexuak mekanizatzeko irtenbide ezin hobea. CNC bihurketa eta fresatzeko zentro hau biribilketa eta fresatzeko eragiketak kudeatzeko eraikia da, CNC dendako edozein modalitatez gain.

Eredua:CK46DTY

Bidali kontsulta

Produktuaren Deskribapena

CNC tornu multiataza honen funtsezko ezaugarrietako bat da lan-bakarreko eragiketa bat egiteko gaitasuna, eta horrek nabarmen murrizten du konfigurazio denbora eta produktibitatea handitzen duena. CNC sistema aurreratuak emaitza koherenteak eta zehatzak bermatzen ditu aldi bakoitzean, aukera ezin hobea bihurtuz bolumen handiko fabrikaziorako.

Ebakuntza anitzeko eta fresatzeko CNC makina material sorta zabala maneiatzeko gai da, plastikoetatik metaletara eta artean. Bere eraikuntza sendoak aparteko iraunkortasuna eta iraunkortasun iraunkorra bermatzen du, eta bere diseinu ergonomikoak funtzionatu eta mantentzen du.

CNC multiataza errota bihurtzeko makina hau estandar eta aukerako ezaugarri ugari eskaintzen ditu zure mekanizazio espezifikoak betetzeko. Bere ardatz indartsuak eta ebaketa-tresna aurreratuak aparteko abiadura eta zehaztasuna ematen dituzte, eta bere tresna aldatzaile automatikoak tresna bizkorrak eta errazak ahalbidetzen ditu mekanizazio prozesuan etenik gabe.

Aeroespazialaren, defentsarako, automobilgintzarako edo beste edozein industriarako osagai konplexuak mekanizatzen ari zaren ala ez, CNC zeregin anitzeko bihurketa erdiko makina da aukera ezin hobea. Bere errendimendu, aldakortasun eta fidagarritasun handiagoa du, makina honek ziur zure itxaropenak gaindituko dituela eta zure mekanizazio gaitasunak hurrengo mailara eramaten lagunduko dizu.

Laburbilduz, CNC makina anitzeko eta fresatzeko zeregin anitzekoa CNC dendako edozein joko aldatzen ari da. Parekorik gabeko errendimendua, zehaztasuna eta eraginkortasuna eskaintzen ditu, zure mekanizazio behar guztietarako irtenbide ezin hobea bihurtuz. Ez galdu zure negozioa hurrengo mailara eramateko aukera - Inbertitu 5 ardatzetan zeregin anitzeko CNC makina gaur!

Makina Bidaia Diagrama

Automatic Turret Turning and Milling Machine

Produktuaren xehetasunak

Parametroen zerrenda

gai	Tornuaren eredua	unitate	Ck52dty	Ck76dty	Ck46dty
Prozesatzeko esparrua	Makurraren gehienezko biraketa diametroa	mm	Ø 700
	Gehienezko biribileko zirkuluaren luzera	mm	520
	Gehienezko barra diametroa	mm	Ø 55	Ø 72	Ø 45
ardatz nagusia	Gehienezko ardatz-abiadura	r / min	4200 (3500 ezarrita)	3200 (2000 ezarpena)	6000 (4500 multzoa)
	Burua buru mota		A2 - 6	A2 -8	A2 - 5
	Ardatz zuloaren diametroa	mm	Ø 66	Ø 86	Ø 56
jangai	X / z / y ardatz gehieneko trazua	mm	260/500 / ± 60
	90 ° Power Burua ardatzaren erdialdetik igarotzen da	mm	30
	X / Z / Y ardatzaren gehienezko mugimendu azkarra	m / my	24 (16) / 24 (16 ezarpena) / 14 (8 ezarpena)
	X / z / y ardatz torloju hagaxka	mm	40
	X / z / y ardatz roller pista	mm	35/45/35
Power dorrea	Power Torret eredua (Power Torret)	Bm	BMT55
	POWER HEAD COLLET	Da	ER32
	Tresna finkoaren titularraren tamaina	mm	25x25
	HERRIA HOLDER ZABALDUNA Diametroa	mm	Ø32
Makineria elektrikoa	Motor potentzia nagusia / momentu nagusia	Kw / nm	11kw / 72nm puntuatua	15kw / 98nm puntuatua	7,5 kW / 47nm puntuatua
	X / z / y ardatz motorra / momentua	Kw / nm	Yaskawa 2.9 kW /18.6nmInmational Belaunaldi berria3.1 kW / 15nm
	Torretako potentziaren motor potentzia / momentua	Kw / nm	Belaunaldi berria 3.1 kW / 15nm
	Torreten potentzia motorraren gehienezko abiadura	r / min	6000 (4.000 ezarpena), ohiko abiadura≤4000
	Potentziaren burua motor potentzia / momentua	Kw / nm	3.1 kw / 15nm
	Torreta tresna aldatzeko potentzia / momentua	Kw / nm	Belaunaldi berria1.0 kW /3.1nm
Isehun	Tailstock Trazce	mm	520
	Tailstock-en trazu hidrauliko handiena	mm	100
	Tailstock goiko orratz kono zuloaren taper	Mk	Mohs 5 #
	Aholkuaren eta Chuck arteko gehieneko distantzia	mm	690
beste	Barrua kokatzeko balazta gailua		Hidraulikoa, aukerako programagarria
	Ohearen inklinazioa	°	30 ° edo 15 °
	Makina Erremintaren luzera X Zabalera X Altuera	mm	2500x1680x1900
	Makina osoaren pisu osoa	Kg	5000 kg
	Potentzia osoa	kц	20
	Batez besteko energia kontsumoa	Kw / h	3

Makina Erremintaren Zehaztasuna

Makinen zehaztasuna, Jingfus faktorearen estandarra:
Proba-elementu nagusia	Eskemaren diagrama	Detekzio metodoa	Fabrika estandarra


Spindle erradikal erradikala		Kanpoko konoaren exekutatua antzeman	0.0035


X ardatz errepikapen posizioa		X ardatzaren kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.003


Z-ardis errepikapen posizioa		Z ardatzean errepikatutako kokapena antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.003


Y ardatz errepikapen posizioa		Y ardatzaren gainean kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.004


C axis errepikatu posizioa		C-ardatzaren puntu finkoaren kokapena antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua hauteman	20 arku segundo


C ardatzaren posizio birakaria		C-ardatzaren ausazko posizioaren zehaztasuna antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa desaktibatzeko eta, ondoren, egiaztatu errepikatutako ezarpenak	72 arku segundo


Potentzia burua estaltzeko taupadak		Kono beat	0.015

Potentzia burua estaltzeko taupadak		Taupadak estutzea	0.01

Bezeroak X / Z / Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi fabrikaren hasierako onarpenaren aldi berean.
