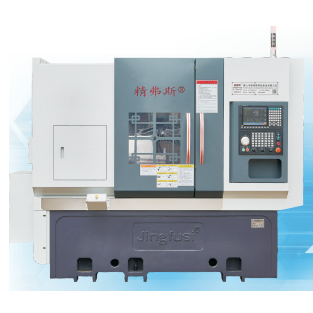

CNC TURRET mota tornu automatikoa

Pozik gaude Jingfusi® goi-mailako CNC Turret motako tornu automatikoa aurkezten, aparteko produktu honen ezagutza sakontzeko helburuarekin. Gure bezero berriek eta balioetsuei ongi etorria ematen diegu gurekin lankidetza jarraitzeko, etorkizun distiratsuago bat lortzeko ahaleginean.

Eredua:CK52T-600

Bidali kontsulta

Produktuaren Deskribapena

Kordialki gonbidatuta zaude gure fabrika bisitatzera eta azkenik, lehiakorreko prezioak eta kalitate handiko Jingfusi® CNC TURRET motako tornu automatikoa, gaur egun eskari handia. Irrikaz aurreikusten dugu zurekin lankidetzan aritzeko aukera.

CNC TURRET mota Tornu automatikoa Produktuaren xehetasunak

CNC TURRET mota tornu automatikoen parametroen zerrenda

proiektu	Alai	unitate	CK52T-600	Ck76t-600	Ck46t-600
Prozesatzeko esparrua	Makurraren gehienezko biraketa diametroa	mm	Ø 800
	bloke mota	mm	Ø 180 ~ 400
	Gehienezko biraketa luzera	mm	560
	Gehienezko barra diametroa	mm	Ø 51 ~ 55	Ø 72	Ø 45
ardatz nagusia	Burua buru mota		A2-6	A2 -8	A2-5
	Ardatz zuloaren diametroa	mm	Ø 66	Ø 86	Ø 56
	Gehienezko ardatz-abiadura	r / min	4200	3200	6000
	Makina abiadura ezarri	r / min	1 ~ 3500	1 ~ 2500	1 ~ 4500
jangai	X / Z ardatzaren gehienezko bidaia	mm	230/600
	Z-ardatz kolpe eraginkorra	mm	570
	X / Z ardatzaren gehienezko mugimendu azkarra	m / my	24
	X / Z ardatzaren ezarpena mugimendu azkarrerako	m / my	16/16
	X / z Axis roller torloju-zehaztapenak	mm	40
	X / z Axis Gauge Zehaztapenak	mm	35/45
Twelve posizio servo dorrea	Hamabi kokapen servo dorre zentroaren altuera		100
	Labana dorrea aurrean (kanpoko diametroa)	mm	385
	Zentroko dorrearen altuera	mm	100
	Torretako pala kopurua	finkatu	12
	Inguruko tresnen prozesatzeko interferentzia diametroa	mm	Ø180
	Tresna finkoaren titularraren tamaina	mm	25x25
	Labanaren euskarriaren diametroa	mm	Ø25
Makineria elektrikoa	Motor potentzia nagusia / momentu nagusia	Kw / nm	11kw / 72nm puntuatua	15kw / 98nm puntuatua	7,5 kW / 47nm puntuatua
	X / z ardatz motor potentzia / momentua	Kw / nm	Yaskawa 1,8kw / 11.5nm. Aukerako Belaunaldi Berria 2.4 KW / baloratu da 11,5nm
	Torreta tresna aldatzeko potentzia / momentua	Kw / nm	Belaunaldi berria 1.0 kW / 3.1nm
	Hozteko sistemaren motor potentzia	Kц	0.3
	Presio handiko hozte sistemaren motor potentzia	Kц	3
Isehun	Tailstock Trazce	mm	420
	Tailstock-en gehienezko kolpea	mm	100
	Tailstock Ejector Pin unitatearen inprimakia		Zurruntasun sendoa eta sendoa
	Tailstock goiko orratz kono zuloaren taper	Mk	Mohs 5 #, ez du doitasun mekanizazioan zehar kulunkatzen edo okertzen.
	Aholkuaren eta Chuck arteko gehieneko distantzia	mm	690
beste	Ohearen inklinazioa	°	30 ° edo 15 °
	Makina Erremintaren luzera X Zabalera X Altuera	mm	2500x1600x1700
	Makina osoaren pisu osoa	Kg	Makina osoaren pisua 4500kg da, 3500kg-ko pisu osoa, 10000 yuan kenduta
	Potentzia osoa	kц	20
	Batez besteko energia kontsumoa	Kw / h	3

CNC TURRET mota tornu automatikoko makina-erreminta zehaztasuna

Makinen zehaztasuna, Jingfus faktorearen estandarra:
Proba-elementu nagusia	Eskemaren diagrama	Detekzio metodoa	Fabrika estandarra


Spindle erradikal erradikala		Kanpoko konoaren exekutatua antzeman	0.0025


X ardatz errepikapen posizioa		X ardatzaren kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.0025


Z-ardis errepikapen posizioa		Z ardatzean errepikatutako kokapena antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.0025


Bezeroak X / Z / Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi fabrikaren hasierako onarpenaren aldi berean.
