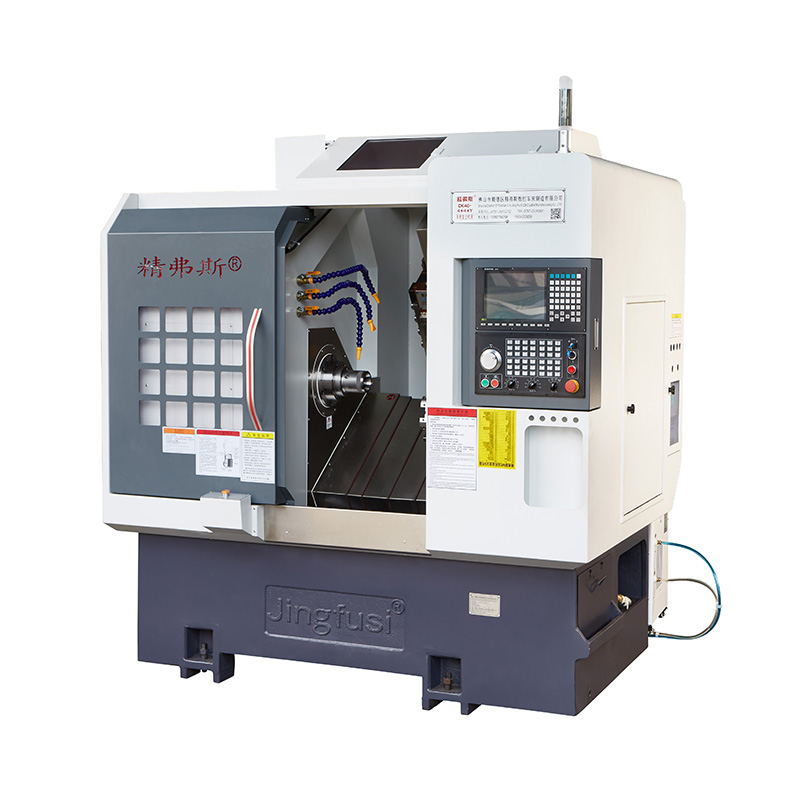

CNC Buelta Fresatzeko Mekanizazio Zentroa

CNC biratzeko konposatu mekanizazio zentroa osagai korapilatsuak eta oso zehatzak fabrikatzeko aproposa da. Gehienak osatzeko aukera ematen du, ez bada, ez bada mekanizazio eragiketen konfigurazio bakarrean. Horrek zehaztasuna bermatzen du, baina produktibitatea eta kostu-eraginkortasuna ere hobetzen ditu.

Eredua:CK46-4+4+Y

Bidali kontsulta

Produktuaren Deskribapena

CNC Buelta Fresatzeko Mekanizazio Zentroaren ezaugarriak:

Minimizatutako estutzeak: estutze anitzeko eragiketen beharra gutxitzen du, bai eraginkortasuna eta zehaztasuna hobetuz.

Tresna bizkorreko aldaketak: Abiadura handiko tresna aldaketak onartzen ditu, tresna moldaketa errazteko mekanizazio erosoagoetarako.

Mekanizazio integrala: funtzio ugari eskaintzen ditu amaierako aurpegiak eta aldeak prozesatzeko konposatu konposatuak errazteko, polifazetikoen mekanizazio gaitasunak ahalbidetuz.

Makina Bidaia Diagrama

CNC Turning Milling Compound Machining Center

Produktuaren xehetasunak

Parametroen zerrenda

gai	Tornuaren eredua	unitate	CK46-4 + 4 + Y	CK52-4 + 4 + Y
Prozesatzeko esparrua	Ohe gainean kulunkatu	mm	Ø 500
	Gehienezko biribileko zirkuluaren luzera	mm	320
	Gehienezko barra diametroa	mm	Ø 45	Ø 51 ~ 55
ardatz nagusia	Burua buru mota		A2-5	A2-6

	Ardatz zuloaren diametroa	mm	Ø 56	Ø 66
	Gehienezko ardatz-abiadura	r / min	6000 (4500 ezarrita)	4500 (3500 ezarri)
jangai	X / Z / Y ardatzaren bidaia eraginkorra	mm	800/470/260

	X / Z / Y ardatzaren gehienezko mugimendu azkarra	m / my	24 (18) / 24 (18) / 15 (8 ezarpena)
	X / z / y ardatz torloju hagaxka	mm	32/32/25
	X / z / y ardatz-baranda	mm	35/35/25
Labana dorrea	Zortzi geltoki dorre	PCak	8 geltoki, zulo bikoitzeko tresnen titularrekin hornituta egon daiteke, aukerako 12 geltokirekin
Botere burua	Power Buru Tresna Formularioa		ER25


	Potentziaren buru tresna	PCak	Z-ardatza 4 + X ardatza 4, instalatutako 4 tresna finkoko titular gehigarriarekin
	Boterearen buruaren abiadura maximoa	r / min	6000 (4000 ezarrita), normalean 4000 produktuak prozesatzeko erabili daiteke
	Potentziaren ardatzaren eta ardatzaren arteko distantzia	mm	65
Makineria elektrikoa	Motor potentzia nagusia / momentu nagusia	Kw / nm	Belaunaldi berria 7,5kw, 47,75nm. 80 urtetik gorako izapidetze ahalmena duten altzairuzko piezak 11kw, 70.03nm-rekin hornituta egon daitezke

	X / z / y ardatz motorra / momentua	Kw / nm	1,3kw / 8.39nm
	X / Z Power Buru Motor Power / Torque	Kw / nm	1,7 kw / 8nm
	Potentziaren buruaren motorraren gehienezko abiadura	r / min	5000
beste	Barrua kokatzeko balazta gailua		Presio hidraulikoa


	Ohearen inklinazioa	°	35 °
	Makina Erremintaren luzera X Zabalera X Altuera	mm	2200x1580x1900
	Makina osoaren pisu osoa	Kg	3430
	Potentzia osoa	kц	13
	Batez besteko energia kontsumoa	Kw / h	2

Makina Erremintaren Zehaztasuna

Makinen zehaztasuna, Jingfus faktorearen estandarra:
Proba-elementu nagusia	Eskemaren diagrama	Fabrika estandarra


Spindle erradikal erradikala		Kanpoko konoaren exekutatua antzeman	0.0035


X ardatz errepikapen posizioa		X ardatzaren kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.003


Z-ardis errepikapen posizioa		Z ardatzean errepikatutako kokapena antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.003


Y ardatz errepikapen posizioa		Y ardatzaren gainean kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.004


C axis errepikatu posizioa		C-ardatzaren puntu finkoaren kokapena antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua hauteman	20 arku segundo


C ardatzaren posizio birakaria		C-ardatzaren ausazko posizioaren zehaztasuna antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa desaktibatzeko eta, ondoren, egiaztatu errepikatutako ezarpenak	72 arku segundo


Potentzia burua estaltzeko taupadak		Kono beat	0.015

Potentzia burua estaltzeko taupadak		Taupadak estutzea	0.01

Bezeroak X / Z / Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi fabrikaren hasierako onarpenaren aldi berean.
