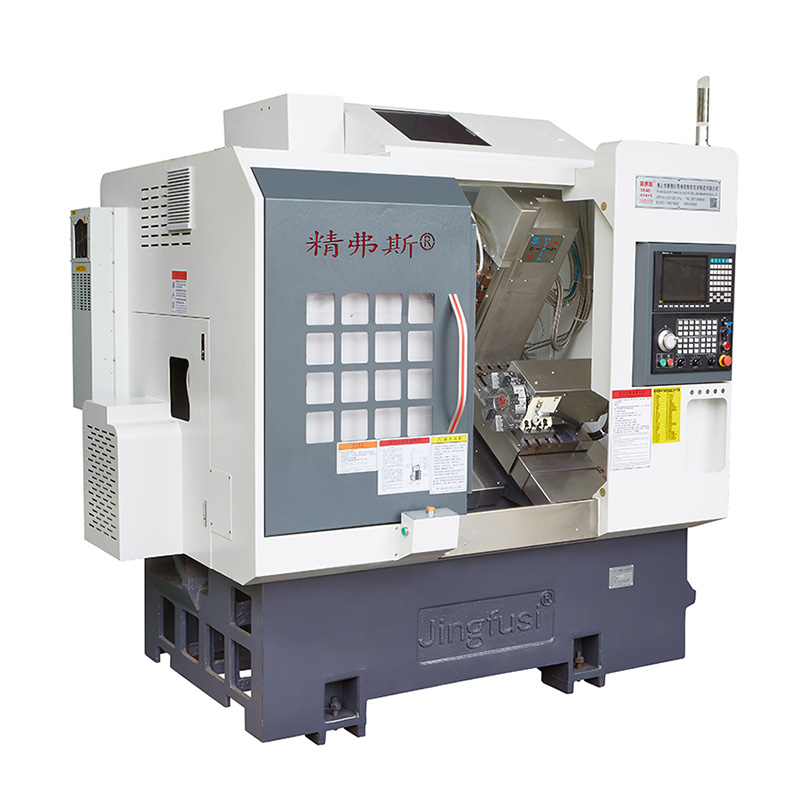

CNC zeregin anitzeko bihurketa zentroko makina

CNC zeregin anitzeko torneatze erdiko makina aurkeztea - kalitate handiko doitasun mekanizaziorako azken irtenbidea. Makina indartsu hau biribilketa aplikazio konplexuenen eskaerak asetzeko diseinatu da, zehaztasun eta eraginkortasun maila altuenak behar dituzten enpresentzako aukera ezin hobea bihurtuz.

Eredua:CK52-5+5+Y

Bidali kontsulta

Produktuaren Deskribapena

Azkenaldian eraikitakoa, CNC multi-tasking erdiko makina iraunkorra eta fidagarria da, zeregin sorta zabala kudeatzeko gai denak - bihurketa eta zulaketa operazio sinpleetatik zeregin konplexuagoetara, hala nola fresatzeko, hari moztea eta beste.

CNC-ren zeregin anitzeko bihurketa erdiko makinaren funtsezko ezaugarrietako bat da kontrol sistema aurreratua, eta horrek aukera ematen die operadoreei mekanizazio prozesuaren alderdi guztiak programatu eta kontrolatzeko, zehaztasun eta zehaztasun maximoa bermatuz. Erabilerrazko interfazearekin batera, makina hau erabiltzeko erraza da eta azkar egokitu daiteke edozein lanen beharretara egokitzeko.

Kontrol sistema aurreratuaz gain, CNC-ren zeregin anitzeko erdiguneak ere kalitate handiko osagai ugari ditu, husteko sistema aurreratu bat, zehaztasun handiko gida linealak eta burdinazko oinarri iraunkorra. Osagai hauek harmonia ezin hobean lan egiten dute, lan guztiak estandar gorenera amaitzen direla ziurtatzeko.

Enpresa txikia zaren ala korporazio handiagoa zaren ala ez, CNC multi-tasking torneating erdiko makina aukera ezin hobea da zure mekanizazio behar guztietarako. Bere ezaugarri aurreratuak, eraikuntza iraunkorra eta aparteko zehaztasuna, makina honek zure itxaropenak gainditu eta kalitate handiko errendimendu fidagarriak eskaintzen dizkizu.

Amaitzeko, CNC zeregin anitzeko bihurketa erdiko makina zehaztasun mekanizazioan onena eskatzen duten enpresentzako lineako irtenbidea da. Bere ezaugarri aurreratuak, interfaze erabilerraza eta eraikuntza fidagarria, ziur asko eman nahi dizula errendimendu fidagarri eta eraginkorrean. Orduan, zergatik itxaron? Jar zaitez gurekin harremanetan gaur egun izugarrizko makina honi buruz gehiago jakiteko eta zure negozioa nola eraldatu dezakeen.

Makina Bidaia Diagrama

Produktuaren xehetasunak

Parametroen zerrenda

gai	alai	unitate	CK46-5 + 5 + Y	CK52-5 + 5 + Y
Prozesatzeko esparrua	Ohe gainean kulunkatu	mm	Ø 500
	Gehienezko biribileko zirkuluaren luzera	mm	320
	Gehienezko barra diametroa	mm	Ø 45	Ø 51 ~ 55
ardatz nagusia	Gehienezko ardatz-abiadura	r / min	6000 (4.000 ezarri)	4500 (3500 ezarri)
	Burua buru mota		A2-5	A2-6
	Ardatz zuloaren diametroa	mm	Ø 56	Ø 66
jangai	X / z / y ardatz gehieneko trazua	mm	800/470/310
	X / Z / Y ardatzaren gehienezko mugimendu azkarra	m / my	24 (18) / 24 (18) / 15 (8 ezarpena)
	X / z / y ardatz torloju hagaxka	mm	32/32/25
	X / z / y ardatz-baranda	mm	35/35/25
Labana dorrea	Zortzi geltoki dorre	PCak	8 geltoki, zulo bikoitzeko tresnen titularrekin hornituta egon daiteke, aukerako 12 geltokirekin
Botere burua	Power Buru Tresna Formularioa		ER25
	Boterearen buruaren abiadura maximoa	r / min	6000 (4000 ezarrita), normalean 4000 produktuak prozesatzeko erabili daiteke
	Instalazioaren zulaketa eta fresatzeko maximoa	mm	Ø 16
	Potentziaren ardatzaren eta ardatzaren arteko distantzia	mm	65
Makineria elektrikoa	Motor potentzia nagusia / momentu nagusia	Kw / nm	7,5 kW / 47.75nm, aukerako 11kw / 70.03nm altzairuzko piezak prozesatzeko 80 eta gainetik
	X / z / y ardatz motorra / momentua	Kw / nm	Yaskawa 1,8kw / 11.5nm. Aukerako Belaunaldi Berria 2.4 KW / baloratu da 11,5nm
	X / Z Power Buru Motor Power / Torque	Kw / nm	2,4 kW / 11.5nm
	Potentziaren buruaren motorraren gehienezko abiadura	r / min	5000
beste	Barrua kokatzeko balazta gailua		Presio hidraulikoa
	Ohearen inklinazioa	°	35 °
	Labana Mahaiaren Plaka Luzera X Zabalera	mm	700x290
	Makina Erremintaren luzera X Zabalera X Altuera	mm	2200x1580x2000
	Makina osoaren pisu osoa	Kg	3430
	Potentzia osoa	kц	13
	Batez besteko energia kontsumoa	Kw / h	2

Makina Erremintaren Zehaztasuna

Makinen zehaztasuna, Jingfus faktorearen estandarra:
Proba-elementu nagusia	Eskemaren diagrama	Fabrika estandarra


Spindle erradikal erradikala		Kanpoko konoaren exekutatua antzeman	0.0035


X ardatz errepikapen posizioa		X ardatzaren kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.003


Z-ardis errepikapen posizioa		Z ardatzean errepikatutako kokapena antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.003


Y ardatz errepikapen posizioa		Y ardatzaren gainean kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.004


C axis errepikatu posizioa		C-ardatzaren puntu finkoaren kokapena antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua hauteman	20 arku segundo


C ardatzaren posizio birakaria		C-ardatzaren ausazko posizioaren zehaztasuna antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa desaktibatzeko eta, ondoren, egiaztatu errepikatutako ezarpenak	72 arku segundo


Potentzia burua estaltzeko taupadak		Kono beat	0.015

Potentzia burua estaltzeko taupadak		Taupadak estutzea	0.01

Bezeroak X / Z / Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi fabrikaren hasierako onarpenaren aldi berean.
