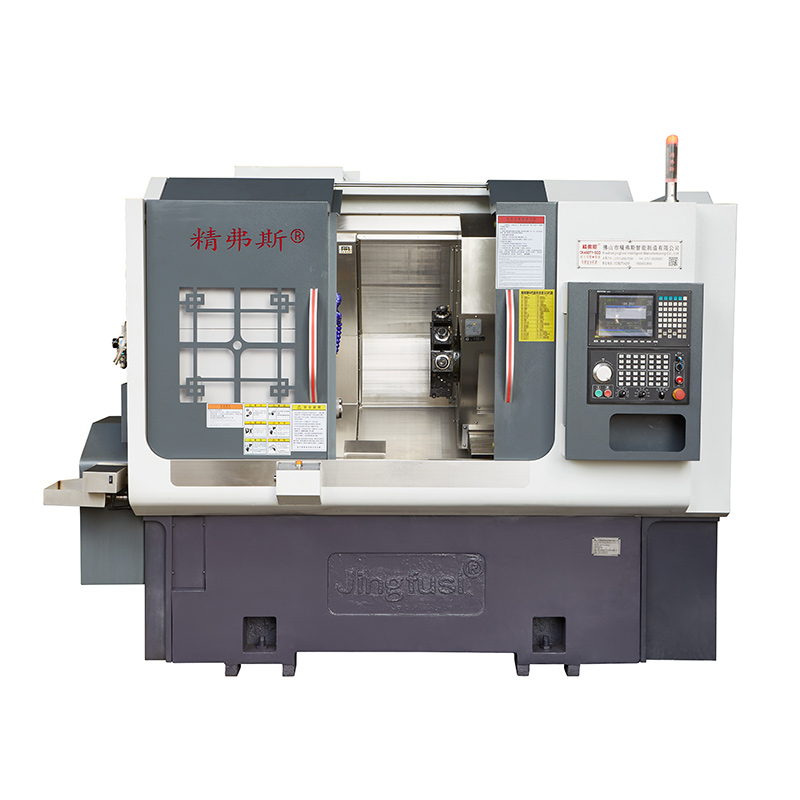

CNC fresaketa eta bihurketa makina konposatua

Txinako hornitzaileetan egindako CNC fresatzeko eta biratzeko makina konposatu bihurtzea, askotan CNC errotaren txanda makina gisa aipatzen da, fabrikazio ekipamendua da, fresatzeko eta biratzeko prozesuen gaitasunak uztartzen dituena. Makina hau doitasun mekanizaziorako diseinatuta dago eta hainbat aplikazio eskaintzen ditu hainbat industrietan.

Eredua:CK46DTY

Bidali kontsulta

Produktuaren Deskribapena

Fresatzeko gaitasuna: CNC fresatzeko eta bihurtzeko makina konposatuaren makina fresatzeko tresnekin hornituta dago, zulaketa, aspergarria, konturazioa eta zirrikitua bezalako eragiketak egin ditzaketenak. Tresna horiek pieza batetik bestera materiala kentzeko erabiltzen dira forma eta ezaugarri konplexuak sortzeko.

Buelta gaitasuna: dorrea eta isats hidraulikoko stockak tornu tornua du pieza biratzeko gaitasunarekin. Makina hau aktibatzeko eragiketetarako erabiltzen da, materiala kentzea eragozten duena, pieza biratuz. Forma zilindrikoak eta konikoak sortzeko erabil daiteke, baita hariak ere.

Ardatz anitzeko kontrola: CNC Mill-Turn Makinak maiz mugimendu ardatz ugari agertzen dira, mekanizazio zehatzak eta konplexuak ahalbidetuz. Ardatz hauek X, Y, Z eta biraketa ardatzak izan ditzakete, angelu eta orientazio anitzetako piezak mekanizatzea ahalbidetzen dutenak.

Tresna aldatzaile automatikoa: TURRET CNC Buelta eta Fresatzeko Makina konbinatuak tresna aldatzaile automatikoa izan dezake, ebaketa-tresna desberdinak azkar eta modu eraginkorrean trukatu ditzakeena, etenik gabeko mekanizazio eta aldakortasun handiagoa ahalbidetuz.

Piezaren zintzilikatzea: makina mekanismoekin hornituta dago, mekanizazioan zehar, mekanizazioan zehar, zehaztasuna eta errepikagarritasuna bermatuz.

CAD / CAM Integrazioa: CNC Mill-Turn Makinak normalean CAD (ordenagailuz lagundutako diseinua) eta CAM (ordenagailuz lagundutako fabrikazio) fitxategiak interpreta ditzakeen ordenagailuko software bidez kontrolatzen dira. Horri esker, mekanizazio eragiketen programazio zehatza eta pieza konplexuak ekoizteko aukera ematen du.

Zehaztasun handia: Makina hauek zehaztasun handiko eta tolerantzia estuak direla eta, mekanizazio korapilatsuak eta zehatzak behar dituzten aplikazioetarako egokiak dira.

Aldakortasuna: CNC Mill-Turn Makinak polifazetikoak dira eta industria sorta zabal batean erabil daitezke, besteak beste, aeroespaziala, automobilgintza, medikuntza eta fabrikazio orokorra.

Eraginkortasuna: fresatzeko eta bihurketa eragiketen konbinazioak makina bakarrean hobetzeko produkzioaren eraginkortasuna hobetzen du, makina desberdinen arteko konfigurazio eta transferentzia anitzetarako beharra murrizten baita.

Zati-produkzioa konplexua: CNC Mill-Turn Makinak aproposak dira pieza konplexuak ekoizteko eta bi funtzionaltasunarekin, beharrezko eragiketa guztiak bete ditzaketelako konfigurazio bakarrean.

Makina konbinatu automatiko hauek normalean mekanizazio korapilatsuak eta zehatzak behar dituzten osagaiak eta piezak ekoizteko erabiltzen dira, hala nola motorren osagaiak, pieza aeroespazialak, gailu medikoak eta beste. Fabrikazio prozesu modernoetan aktibo baliotsua dira, ekoizpena errazten duten eta eraginkortasuna areagotzen baitute.

CNC fresatzeko eta bihurtzeko makina konposatu bidaien diagrama

CNC Milling and Turning Composite Machine

Produktuaren xehetasunak

CNC fresatzeko eta bihurtzeko makinen parametroen zerrenda

gai	Tornuaren eredua	unitate	Ck52dty	Ck76dty	Ck46dty
Prozesatzeko esparrua	Makurraren gehienezko biraketa diametroa	mm	Ø 700
	Gehienezko biribileko zirkuluaren luzera	mm	520
	Gehienezko barra diametroa	mm	Ø 55	Ø 72	Ø 45
ardatz nagusia	Gehienezko ardatz-abiadura	r / min	4200 (3500 ezarrita)	3200 (2000 ezarpena)	6000 (4500 multzoa)
	Burua buru mota		A2 - 6	A2 -8	A2 - 5
	Ardatz zuloaren diametroa	mm	Ø 66	Ø 86	Ø 56
jangai	X / z / y ardatz gehieneko trazua	mm	260/500 / ± 60
	90 ° Power Burua ardatzaren erdialdetik igarotzen da	mm	30
	X / Z / Y ardatzaren gehienezko mugimendu azkarra	m / my	24 (16) / 24 (16 ezarpena) / 14 (8 ezarpena)
	X / z / y ardatz torloju hagaxka	mm	40
	X / z / y ardatz roller pista	mm	35/45/35
Power dorrea	Power Torret eredua (Power Torret)	Bm	BMT55
	POWER HEAD COLLET	Da	ER32
	Tresna finkoaren titularraren tamaina	mm	25x25
	HERRIA HOLDER ZABALDUNA Diametroa	mm	Ø32
Makineria elektrikoa	Motor potentzia nagusia / momentu nagusia	Kw / nm	11kw / 72nm puntuatua	15kw / 98nm puntuatua	7,5 kW / 47nm puntuatua
	X / z / y ardatz motorra / momentua	Kw / nm	Yaskawa 2.9 kW /18.6nmInmational Belaunaldi berria3.1 kW / 15nm
	Torretako potentziaren motor potentzia / momentua	Kw / nm	Belaunaldi berria 3.1 kW / 15nm
	Torreten potentzia motorraren gehienezko abiadura	r / min	6000 (4.000 ezarpena), ohiko abiadura≤4000
	Potentziaren burua motor potentzia / momentua	Kw / nm	3.1 kw / 15nm
	Torreta tresna aldatzeko potentzia / momentua	Kw / nm	Belaunaldi berria1.0 kW /3.1nm
Isehun	Tailstock Trazce	mm	520
	Tailstock-en trazu hidrauliko handiena	mm	100
	Tailstock goiko orratz kono zuloaren taper	Mk	Mohs 5 #
	Aholkuaren eta Chuck arteko gehieneko distantzia	mm	690
beste	Barrua kokatzeko balazta gailua		Hidraulikoa, aukerako programagarria
	Ohearen inklinazioa	°	30 ° edo 15 °
	Makina Erremintaren luzera X Zabalera X Altuera	mm	2500x1680x1900
	Makina osoaren pisu osoa	Kg	5000 kg
	Potentzia osoa	kц	20
	Batez besteko energia kontsumoa	Kw / h	3

Torreta bihurtzeko eta fresatzeko makina-erreminta konbinatua zehaztasuna

Makinen zehaztasuna, Jingfus faktorearen estandarra:
Proba-elementu nagusia	Eskemaren diagrama	Detekzio metodoa	Fabrika estandarra


Spindle erradikal erradikala		Kanpoko konoaren exekutatua antzeman	0.0035


X ardatz errepikapen posizioa		X ardatzaren kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.003


Z-ardis errepikapen posizioa		Z ardatzean errepikatutako kokapena antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.003


Y ardatz errepikapen posizioa		Y ardatzaren gainean kokapen errepikatua antzeman. Oharra: lehenik 50 aldiz aurreikusi 50 aldiz, motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua antzematea.	0.004


C axis errepikatu posizioa		C-ardatzaren puntu finkoaren kokapena antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa konpentsatzeko eta, ondoren, antzemandako posizionamendua hauteman	20 arku segundo


C ardatzaren posizio birakaria		C-ardatzaren ausazko posizioaren zehaztasuna antzematea, oharra: lehenik 50 aldiz aurreikustea motor hotzaren eta motor beroaren akatsa desaktibatzeko eta, ondoren, egiaztatu errepikatutako ezarpenak	72 arku segundo


Potentzia burua estaltzeko taupadak		Kono beat	0.015

Potentzia burua estaltzeko taupadak		Taupadak estutzea	0.01

Bezeroak X / Z / Y ardatzaren ISO edo VD1 zehaztasuna probatu nahi badu, kontratua idazteko unean zehaztuko da. Bezeroak elementu hau probatu behar du Jingfusi fabrikaren hasierako onarpenaren aldi berean.
